Bosch MSE6.0 [095]
Description
Программирование ЭБУ Bosch MSE6.0
Важная информация:
Чтение-запись ЭБУ осуществляется по CAN-шине, идентификация – по К‑линии.
Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
Для работы с ЭБУ на столе, произведите соединения в соответствии с типом ЭБУ.

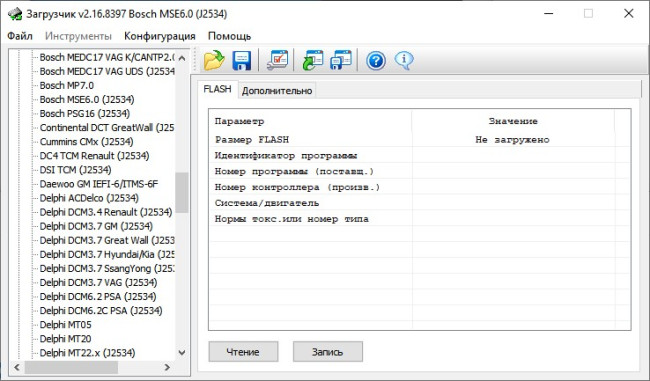

Окно программы содержит следующие вкладки:

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
чтение Flash из контроллера во внутренний буфер программы
запись Flash из внутреннего буфера программы в контроллер
Вкладка Дополнительно

Вкладка содержит окно выбора дополнительных опций работы программы:
Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
Важные обновления модуля
28.12.2022 Первый релиз модуля.
Подключение MSE6.0 на столе.
M3: Масса
F3: Неотключаемое напряжение (К30)
G3: Отключаемое напряжение (К15)
E3: KLine (J2534)
D1: CAN‑L
C1: CAN‑H
