BSL режим SPC5/MPC5xxx[103]

Внимание! Этот модуль работает совместно с CombiLoader 2.15 или новее.

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ, основанных на процессорах ST/Motorola/FreeScale/NXP семейств SPC5/MPC5xxx через встроенный BAM (BootAssistModule).
К таким ЭБУ относятся, например:

• Delphi ACDelco E78
• Delphi ACDelco E83
• Delphi DCM6.2
• Delphi MT62.1
• SID605/WISE15/WISE15C
• Другие типы ЭБУ с процессорами семейств SPC5/MPC5xxx.

Модулем поддерживаются следующие процессоры:

• MPC5565
• MPC5566
• MPC5674F
• SPC563M54/60/64
• SPC564A80

Для работы необходим адаптер J2534, приобретаемый отдельно.

Важная информация:
Модуль не является специализированным, учитывающим особенности ПО ЭБУ, пользователь должен сам принимать решение о возможности его использования с каждым конкретным блоком управления. В связи с этим, перед записью всегда производите чтение образов FLASH и EEPROM для обеспечения возможности восстановления ЭБУ.
Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания ЭБУ.
Для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.
При открытии файла, в котором нет информации о типе процессора/памяти, загрузка происходит в буфер, определяемый текущим выбором процессора/памяти.
Конфигурацией в Shadow-FLASH может быть отключена работа BAM или доступ к FLASH
Для перезаписи области Shadow-FLASH удерживайте клавиши Ctrl+Shift+S при нажатии на кнопку «Запись». Отпустите клавиши после начала операции с ЭБУ. Неверные данные в Shadow-FLASH могут привести к невозможности работы с ЭБУ.

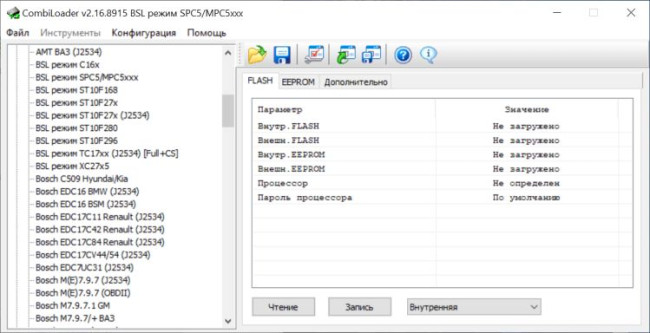

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

чтение прошивки из контроллера во внутренний буфер программы
запись прошивки из внутреннего буфера программы в контроллер
Вкладка Калибровки

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

чтение калибровочных данных из контроллера во внутренний буфер программы
запись калибровочных данных из внутреннего буфера программы в контроллер
Вкладка Дополнительно

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Указать пароль ЭБУ – позволяет указать пароль ЭБУ для выполнения операций чтения-записи. В случае отказа от выбора файла пароля текущий пароль для работы с ЭБУ будет очищен и будет использован пароль по умолчанию.

Порядок действия при работе с ЭБУ
1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.

2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя.

3. Снимите ЭБУ с автомобиля.

4. Подключите ЭБУ на столе в режиме программирования (см.раздел Назначение контактов).

5. Произведите необходимые операции.

6. Выведите ЭБУ из режима программирования.

7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.

8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса.

9. Установите ЭБУ на автомобиль.

Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.

Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения в соответствии с типом ЭБУ.
