DiaLink J2534 адаптер
Description
Стандарт SAE J2534 был введен с 2002 года с целью обеспечить возможность перепрограммирования ЭБУ через интерфейсы различных производителей. J2534 определяет стандартный интерфейс для осуществления обмена данными между ПЭВМ и адаптером. Благодаря этому, производитель программного обеспечения может, не вникая в особенности аппаратной реализации адаптера стороннего производителя, использовать его для осуществления программирования блока управления.
Существующий на сегодняшний день адаптер загрузчика CombiLoader не может работать, например, с интерфейсом CAN, поэтому, использование адаптера J2534 позволяет расширить перечень поддерживаемых типов ЭБУ.
На рынке оборудования для автомобилей можно встретить довольно большое количество различных типов адаптеров, поддерживающих этот стандарт в том или ином объеме. Теоретически, любой из них может работать с нашим загрузчиком, однако, при использовании неизвестного адаптера, требуется проверка совместимости работы с нашим загрузчиком на «живом» ЭБУ.

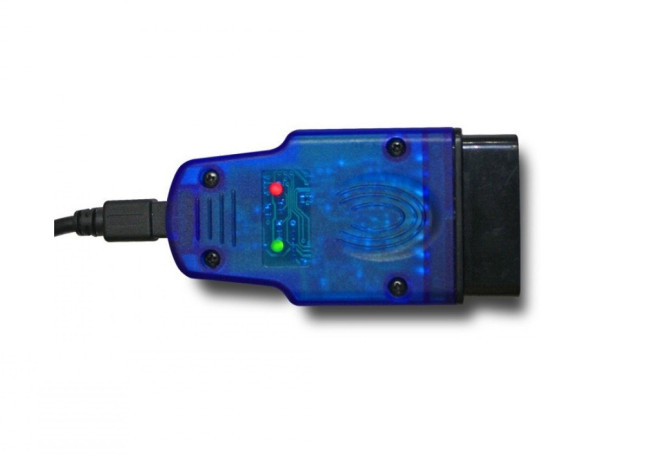

Представляем вашему вниманию J2534-совместимый адаптер нашей разработки DiaLink:
Назначение:
- J2534-совместмый адаптер. Совместно с поставляемой библиотекой интерфейса J2534 DiaLink может быть использован для перепрограммирования ЭБУ загрузчиком CombiLoader или диагностики ЭБУ сторонними программными продуктами.
- Адаптер для работы с SMSDiag3. Cовместно с программой SMSDiag3 предназначен для диагностики современных систем управления автомобилей со стандартным диагностическим разъемом SAE J1962 (подключение к другим диагностическим разъёмам обеспечивается дополнительными переходниками)
Преимущества:
- возможность работы с грузовыми автомобилями (бортсеть 24 Вольта)
- лучшая совместимость с требованиями стандартов J2534 (*1)
- более высокая скорость работы (*2)
- возможность беспроводного подключения через BlueTooth (опция)
- дополнительные возможности
- идеальное соотношение цены, качества и возможностей
*1 в сравнении с ПО для адаптера OpenPort.
*2 скорость обмена ISO-11898 (CAN) достигает максимальной пропускной способности шины. Это до 8 раз быстрее, чем скорость работы популярного адаптера OpenPort.
Технические характеристики:
Поддерживаемые протоколы:
- ISO-9141/ISO-14230 (K/L-Line)
- J1850 VPW/PWM
- ISO-11898/ISO-15765 (CAN)
Питание:
- бортсеть автомобиля с напряжением 12 вольт
- бортсеть автомобиля с напряжением 24 вольта
- питание от USB-разъема персонального компьютера
Полный рабочий диапазон напряжения питания составляет 8..35 Вольт, что гарантирует безотказную работу в любых условиях эксплуатации, включая грузовой транспорт.
Связь с ПК (ноутбуком):
- USB-кабель
Используемые контакты диагностического разъёма:
- 2(BUS+)/10(BUS-): J1850 VPW/PWM (Ford/GM/Chrysler...)
- 4/5: земля
- 6(CAN-H)/14(CAN-L): ISO-11898/ISO-15765 CAN
- 7(K-Line)/15(L-Line): ISO-9141/ISO-14230 K/L-line (двунаправленные линии)
- 16: питание
Дополнительные возможности:
Благодаря встроенному микропроцессору, адаптер DiaLink, помимо выполнения функций диагностического адаптера для SMSDiag3 или J2534-совместимого устройства, может быть сконфигурирован для использования в следующих режимах
- K-Line — позволяет работать с любыми программами, рассчитанными на обычный USB-K-Line-адаптер
- D-CAN — позволяет работать с программами диагностики автомобилей BMW через EDIABAS (драйвер STD:OBD) с поддержкой K-bus и CAN-bus
- ELM327 — позволяет работать с программами, рассчитанными на работу с популярной микросхемой ELM327
- CANHacker — позволяет работать с программами, рассчитанными на работу по Lawicel-совместимому протоколу (например, CANHacker)
Скачать программное обеспечение DiaLink (драйвер и библиотеки J2534).
Characteristics
Бренд | SMS-Soft |
