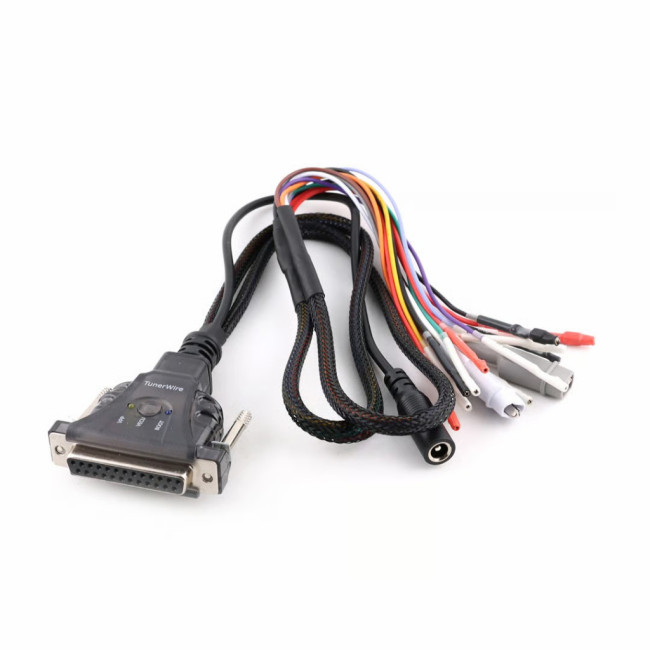

Кабель TunerWire для подключения к ЭБУ на столе с автоматическим и ручным управлением питанием

Преимущества:

- ручной и автоматический* режимы управления питанием ЭБУ.

- уникальная схема автоматической подстройки сигналов GPT, благодаря которой не требуется использование внешних конденсаторов или резисторов для “проблемных” ЭБУ семейства EDC, таких как EDC7C32, EDC16CP33, EDC17C49 и многих других.

- испытано на всех типах ЭБУ семейства EDC/Simos, которые поддерживаются PCMflash, BitBox, Combiloader

- кнопка-переключатель для принудительной подачи питания ЭБУ (линия VECU) с индикацией состояния

- мощный резистор на линиях CAN не выгорает и не теряет свои характеристики при ошибочном подключении на контакты питания ЭБУ

- защита всех сигнальных и питающих линий от короткого замыкания, высокого напряжения (до 36В), переполюсовки

- мощный силовой ключ позволяет без проблем работать с ЭБУ, которые требуют сильного пускового тока

- крокодилы BOOT/CNF имеют удобную форму, не скользят и не прокручиваются при разжатии

- провода имеют цветовое обозначение, соответствующее документации PCMFlash

- наконечники клемм выполнены из твердой термоусадочной трубки, не сгибаются при подключении к контактам ЭБУ

- индикация состояния линий BOOT/CNF, Vpp

- ножка-подставка снизу обеспечивает устойчивое положение на столе

- переходники для ЭБУ с "большими" плоскими или круглыми клеммами поставляются в комплекте

Технические характеристики:

- Напряжение питания: 12...36В

- Длина проводников: 0,6 метр

- Вес: 0.1кг

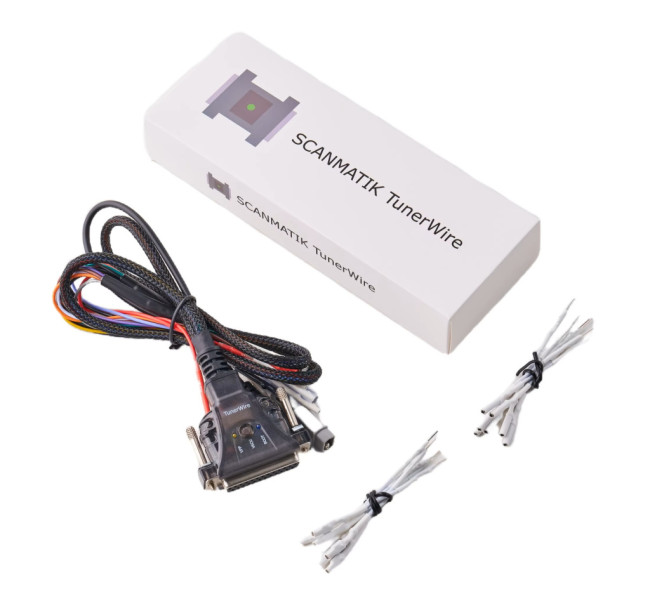

Комплектация:

- кабель TunerWire

- комплект переходников для плоских контактов (Lyra 2.1мм) 7шт

- комплект переходников для круглых контактов (2мм) 7шт

*Примечание:

Управление питанием ЭБУ (через L-линию) должно быть реализовано в программе-загрузчике.

В большинстве загрузчиков (PCMflash, BitBox, MDFlasher и др.) это сделано, однако принципиальная

позиция разработчиков Combiloader состоит в том, чтобы подача питания на ЭБУ происходило ИСКЛЮЧИТЕЛЬНО

через "Host"-адаптер. Поэтому при питании ЭБУ через кабель TunerWire доступно только ручное управление.

Для большинства модулей Combiloader это будет работать, но не подходит для модулей, где требуется сложная

схема включения питания в опредленные моменты времени (Итэлма M74 и др). В случае возникновения проблем

следует выполнить подключение через "Host"-адаптер.
