Комплект модулей Combiloader Bosch EDC16 BSM и Bosch ME9 BSM [081]

БрендSMS-Soft
Vendor code: сombi081
In stock
15,000

Description

Модули Bosch EDC16 BSM и Bosch ME9 BSM (Общая лицензия)

Модули предназначены для чтения-записи FLASH/EEPROM ЭБУ Bosch серии EDC7/EDC16/PSG16/ME9 без вскрытия.

Для работы модуля необходимо подключение к ЭБУ с использованием адаптера J2534 DiaLink.

Модулем не поддерживается работа с ЭБУ семейства ME9 BMW.

Модуль Combiloader Bosch ME9 BSM (J2534)

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ Bosch серии EDC7/EDC16/PSG16 по протоколу BSM (Bosch Service Mode).

Модуль продается совместно (общая лицензия) с модулем Bosch EDC16 BSM.

Программирование Bosch ME9 BSM (J2534)

Обратите внимание:

  • Важно: Модуль не поддерживает ME9 BMW, ME9 Mercedes.
  • Работа модуля возможна только при использовании адаптера DiaLink. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания ЭБУ.
  • Подача питания на контакт 16 адаптера Dialink определяется типом ЭБУ. Перед подключением адаптера нужно замерить напряжение на контактах GPT блока. Если на контактах GPT потенциал 12V, то питание на адаптер (16 контакт) можно подавать. Во избежание выхода адаптера из строя, питание на 16 контакт адаптера подавать запрещено, если на контактах GPT напряжение 5V. В отдельных случаях (при недостаточном напряжении питания USB) возможна подача на 16 контакт напряжения до 5.56V.
  • для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить» в диалоговом окне сохранения файла.
  • для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.
  • при записи модуль пропускает область загрузчика Bosch. Для активации полной перезаписи ЭБУ удерживайте клавиши Ctrl+Alt+B перед нажатием на кнопку «Запись» и удерживайте её до фактического начала операции. Для обеспечения целостности данных в ЭБУ обязательным условием является запись всех областей FLASH за один проход. Ошибка при выполнении данной операции может привести к необходимости восстановления с использованием интерфейса BDM.
Окно программы содержит следующие вкладки:

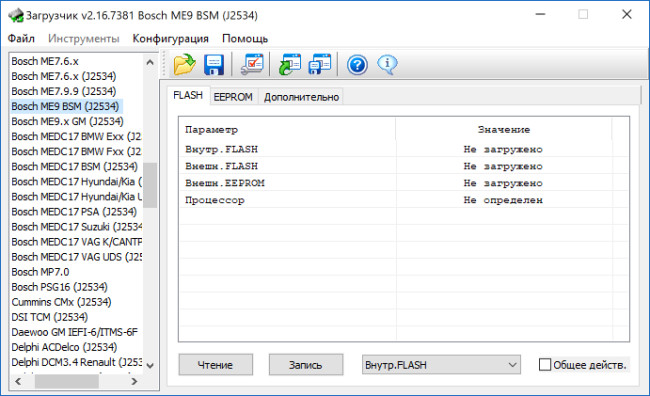

Вкладка FLASH

Модуль Combiloader Bosch ME9 BSM (J2534)

Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:

Модуль Combiloader Bosch ME9 BSM (J2534) чтение Flash из контроллера во внутренний буфер программы
Модуль Combiloader Bosch ME9 BSM (J2534) запись Flash из внутреннего буфера программы в контроллер

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка EEPROM

Модуль Combiloader Bosch ME9 BSM (J2534)

Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:

Модуль Combiloader Bosch ME9 BSM (J2534) чтение Eeprom из контроллера во внутренний буфер программы
Модуль Combiloader Bosch ME9 BSM (J2534) запись Eeprom из внутреннего буфера программы в контроллер

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка Дополнительно

Модуль Combiloader Bosch ME9 BSM (J2534)

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

  • Скорость обмена – выбор скорости обмена с ЭБУ.

Дополнительные функции:

  • Идентификация ЭБУ – запрашивает идентификационные данные ЭБУ.

Модуль Combiloader Bosch ME9 BSM (J2534)

Порядок действия при работе с ЭБУ:
  1. Снимите ЭБУ с автомобиля.
  2. Подключите ЭБУ на столе.
  3. Произведите идентификацию ЭБУ.
  4. Установите параметры работы в соответствии с содержимым ЭБУ (галка «Общее действ.» и выбор типа FLASH). Попытка работы с отсутствующей в ЭБУ областью памяти приведёт к ошибке.
  5. Произведите необходимые операции.
  6. Установите ЭБУ на автомобиль.
Подключение к ЭБУ:

Для подключения к ЭБУ используются сигналы от адаптера Загрузчика (GND, K30, K15, K‑Line) и от J2534-адаптера (GPT1, GPT2).

Для определения необходимости подачи +12В на 16 контакт адаптера DiaLink отключите точки GPT и подайте питание на ЭБУ (на вкладке Диагностика нажмите кнопку Зажигание). Замерьте напряжение на точках GPT ЭБУ. Если напряжение на каком-либо из контактов составляет около 12В, подайте +12В на 16 контакт DiaLink. После этого подключите обратно точки GPT и установите связь с ЭБУ.

Если в документации не указаны точки подключения GPT, попробуйте использовать наиболее часто встречающиеся для GPT сигналы: вход датчика коленвала, входы датчиков распредвалов, вход датчика скорости автомобиля, вход сигнала генератора. При этом сигналы GPT1 и GPT2 можно менять между собою местами.

Подключение Dialink: 4,5 GND, 7 – GPT2, 15 – GPT1

+ Подключение SM‑2, SM‑2 Pro

Важные обновления модуля.
29.12.2021 Поддержка адаптеров Сканматик‑2/2 Pro
17.03.2020 Первый релиз модуля.

Модуль Combiloader Bosch EDC16 BSM (J2534)

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ Bosch серии EDC7/EDC16/PSG16 по протоколу BSM (Bosch Service Mode).

Модуль продается совместно (общая лицензия) с модулем Bosch ME9 BSM.

Программирование Bosch MEDC16 BSM (J2534)

Обратите внимание:

  • Работа модуля возможна только при использовании адаптера DiaLink или Сканматик 2/2Pro.
  • При использовании Dialink подача питания на 16 контакт адаптера определяется типом ЭБУ. Перед подключением адаптера нужно замерить напряжение на контактах GPT блока. Если на контактах 12V, то питание на адаптер (16 контакт) можно подавать. Во избежание выхода адаптера из строя, питание на 16 контакт адаптера подавать запрещено, если на контактах GPT напряжение 5V. В отдельных случаях (при недостаточном напряжении питания USB) возможна подача на 16 контакт напряжения до 5.56V.
  • обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания ЭБУ.
  • для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить» в диалоговом окне сохранения файла.
  • для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.
  • при записи модуль пропускает область загрузчика Bosch. Для активации полной перезаписи ЭБУ удерживайте клавиши Ctrl+Alt+B перед нажатием на кнопку «Запись» и удерживайте её до фактического начала операции. Для обеспечения целостности данных в ЭБУ обязательным условием является запись всех областей FLASH за один проход. Ошибка при выполнении данной операции может привести к необходимости восстановления с использованием интерфейса BDM.
Окно программы содержит следующие вкладки:

Вкладка FLASH

Модуль Combiloader Bosch EDC16 BSM (J2534)

Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:

Модуль Combiloader Bosch EDC16 BSM (J2534) чтение Flash из контроллера во внутренний буфер программы
Модуль Combiloader Bosch EDC16 BSM (J2534) запись Flash из внутреннего буфера программы в контроллер

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка EEPROM

Модуль Combiloader Bosch EDC16 BSM (J2534)

Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:

Модуль Combiloader Bosch EDC16 BSM (J2534) чтение Eeprom из контроллера во внутренний буфер программы
Модуль Combiloader Bosch EDC16 BSM (J2534) запись Eeprom из внутреннего буфера программы в контроллер

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка Дополнительно

Модуль Combiloader Bosch EDC16 BSM (J2534)

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

  • Скорость обмена – выбор скорости обмена с ЭБУ.

Дополнительные функции:

  • Идентификация ЭБУ – запрашивает идентификационные данные ЭБУ.

Модуль Combiloader Bosch EDC16 BSM (J2534)

Порядок действия при работе с ЭБУ:
  1. Снимите ЭБУ с автомобиля.
  2. Подключите ЭБУ на столе.
  3. Произведите идентификацию ЭБУ.
  4. Установите параметры работы в соответствии с содержимым ЭБУ (галка «Общее действ.» и выбор типа FLASH). Попытка работы с отсутствующей в ЭБУ областью памяти приведёт к ошибке.
  5. Произведите необходимые операции.
  6. Установите ЭБУ на автомобиль.
Подключение к ЭБУ:

Для подключения к ЭБУ используются сигналы от адаптера Загрузчика (GND, K30, K15, K‑Line) и от J2534-адаптера (GPT1, GPT2).

Для определения необходимости подачи +12В на 16 контакт адаптера DiaLink отключите точки GPT и подайте питание на ЭБУ (на вкладке Диагностика нажмите кнопку Зажигание). Замерьте напряжение на точках GPT ЭБУ. Если напряжение на каком-либо из контактов составляет около 12В, подайте +12В на 16 контакт DiaLink. После этого подключите обратно точки GPT и установите связь с ЭБУ.

Eсли в документации не указаны точки подключения GPT, попробуйте использовать наиболее часто встречающиеся для GPT сигналы: вход датчика коленвала, входы датчиков распредвалов, вход датчика скорости автомобиля, вход сигнала генератора. При этом сигналы GPT1 и GPT2 можно менять между собою местами.

Подключение Dialink: 4,5 GND, 7 – GPT2, 15 – GPT1

+ Подключение SM‑2, SM‑2 Pro

+ BSL PinOut Table from Combiloader manual


Важные обновления модуля.

29.12.2021 Поддержка адаптеров Сканматик‑2/2 Pro
17.03.2020 Первый релиз модуля.
