Комплект модулей Combiloader Delphi DCM3.7 [030]

Комплект модулей Delphi DCM3.7, предназначенных для чтения-записи FLASH – памяти ЭБУ Delphi DCM3.7, устанавливаемых на дизельные автомобили SsangYong, Opel, Chevrolet, Great Wall, KlA, Hyundai и группы VAG через диагностический разъем.

Обновление ПО производится на автомобиле, подключением интерфейса J2534 к диагностической колодке.

Состав комплекта:

• Delphi DCM3.7 SsangYong
• Delphi DCM3.7 GM
• Delphi DCM3.7 GreatWall
• Delphi DCM3.7 Hyundai/КlА
• Delphi DCM3.7 VAG

Модуль Combiloader Delphi DCM3.7 GM (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi DCM3.7, устанавливаемые на автомобили Opel/Chevrolet через диагностический разъем.

Данный модуль входит в состав комплекта (общая лицензия) Delphi DCM3.7 Hyundai/Kia, SsangYong, GreatWall, GM, VAG.

Программирование Delphi DCM3.7 GM

Обратите внимание:

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534,  а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• Запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод «считал-изменил-записал».
• Для сохранения считанной из ЭБУ прошивки в открытом виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить».

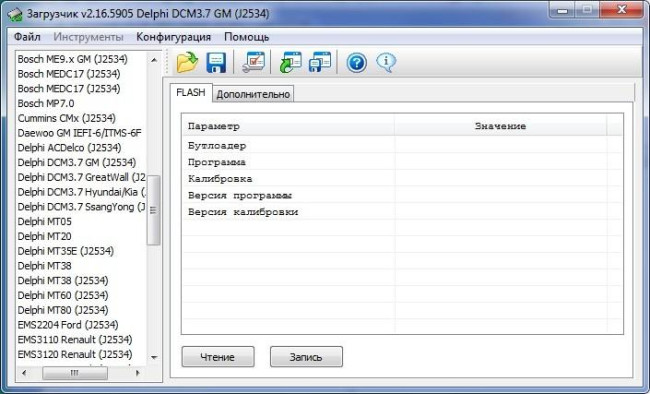

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Модуль Combiloader Delphi DCM3.7 GreatWall (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi DCM3.7, устанавливаемые на автомобили GreatWall через диагностический разъем.

Данный модуль входит в состав комплекта (общая лицензия) Delphi DCM3.7 Hyundai/Kia, SsangYong, GreatWall, GM, VAG.

Программирование Delphi DCM3.7 GreatWall

Обратите внимание:

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• Запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод «считал-изменил-записал».
• Модуль может отказать в записи ЭБУ, который уже был перепрограммирован со вскрытием по причине некорректного изменения содержимого памяти ЭБУ сторонними программами.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Модуль Combiloader Delphi DCM3.7 HK (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi DCM3.7, устанавливаемые на автомобили Hyundai/Kia через диагностический разъем.

Данный модуль входит в состав комплекта (общая лицензия) Delphi DCM3.7 Hyundai/Kia, SsangYong, GreatWall, GM, VAG.

Программирование Delphi DCM3.7 Hyundai/Kia

Обратите внимание:

• для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534,  а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод «считал-изменил-записал».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

· Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

· Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Модуль Combiloader Delphi DCM3.7 SSangYong (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi DCM3.7, DCM3.7AP, устанавливаемые на автомобили SsangYong через диагностический разъем.

Данный модуль входит в состав комплекта (общая лицензия) Delphi DCM3.7 Hyundai/Kia, SsangYong, GreatWall, GM, VAG.

Программирование Delphi DCM3.7 SsangYong

Обратите внимание:

• Минимально необходимая версия прошивки ключа защиты 01.66
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• Oбраза FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• Запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод «считал-изменил-записал».
• Для сохранения считанной из ЭБУ прошивки в открытом виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Чтение ошибок – считывает из ЭБУ количество ошибое и отображает их коды.
• Сброс ошибок – сбрасывает накопленную онформацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Подключение ЭБУ на столе Delphi DCM3.7 (SsangYong, малый разъем)

2: Масса ЭБУ
5: Неотключаемое напряжение (K30)
19: Отключаемое напряжение (K15)
47: CAN‑L
48: CAN‑H

Модуль Combiloader Delphi DCM3.7 VAG (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi DCM3.7, устанавливаемые на автомобили группы VAG через диагностический разъем.

Данный модуль входит в состав комплекта (общая лицензия) Delphi DCM3.7 Hyundai/Kia, SsangYong, GreatWall, GM, VAG.

Программирование Delphi DCM3.7 VAG (J2534)

Обратите внимание:

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом возможна только работа с ЭБУ, не требующим ответа иммобилизатора.
• Версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• Запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод «считал-изменил-записал».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Подключение ЭБУ на столе.

Delphi DCM3.7 VAG (большой разъём)

2 Масса
5 Неотключаемое напряжение (К30)
87+92 Отключаемое напряжение (K15)
67 CAN‑L
68 CAN‑H
