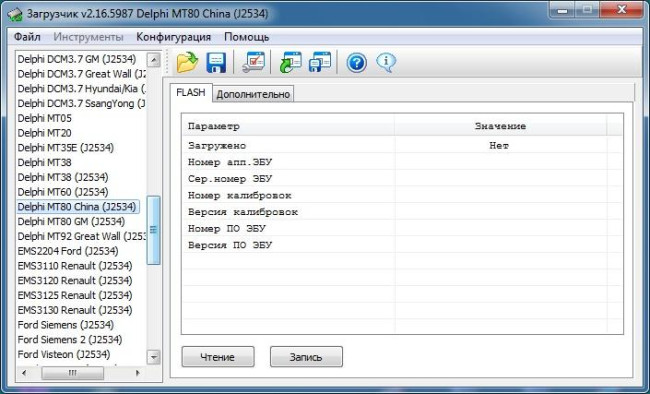

Комплект модулей Combiloader Delphi MT80, MT60, Simtec76 [009]

Daewoo Gentra , Chevrolet Aveo, Cruze, Orlando, Lacetti

Модули позволяют производить чип – тюнинг (чтение и запись FLASH) Daewoo Gentra (Delphi MT60), Chevrolet Aveo, Chevrolet Cruze (Delphi MT80), Chevrolet Cruze, Daewoo Lacetti (Siemens SIMTEC76).

Применяемость:

• Delphi MT60: Daewoo Gentra
• Delphi MT80: Chevrolet Aveo и Chevrolet Cruze
• Siemens SIMTEC76: Chevrolet Cruze, Chevrolet Orlando, Daewoo Lacetti

* Для работы с ЭБУ MT60/MT80, включающей полный доступ к FLASH/EEPROM без необходимости вскрытия, доступно расширение возможностей модуля (GM Extra), приобретаемое в виде дополнительной лицензии. Расширение опций для Delphi MT60/MT80 возможны только при наличии стандартного модуля.

Модуль Combiloader Dephi MT60 GM

Модуль предназначен для записи FLASH-памяти ЭБУ Delphi MT60 (производство GM), устанавливаемые на автомобили Daewoo Gentra через диагностический разъем.

Модуль поставляется в комплекте (общая лицензия) с модулями Delphi MT80, SimTec76.

Для данного модуля доступно дополнительно приобретаемая лицензия*, позволяющая существенно расширить возможности стандартного модуля: Комплект расширения для модулей Delphi MT80, MT60 [055]

Программирование ЭБУ Dephi MT60 GM

Функции, доступные в расширенной лицензии (GM Extra), отмечены знаком *.

Обратите внимание:

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка интерфейса J2535 производится в меню «Конфигурация»
• При записи модуль производит автоматический пересчёт КС записываемых калибровок при условии наличия в буфере программы полной прошивки.
• Функции, доступные в расширенной лицензии, отмечены знаком *.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

Вкладка EEPROM *

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ
• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
• Запись Boot-блока* – позволяет обновить Boot-блок ЭБУ из прошивки, загруженной в буфер FLASH.
• Запись VID-блока* – позволяет записать VID-блок ЭБУ из прошивки, загруженной в буфер FLASH.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Работа с функциями расширенной лицензии модуля:

Расширенная лицензия модуля позволяет получить полный доступ к содержимому ЭБУ без необходимости вскрытия, через диагностический разъём.

Работа с EEPROM ЭБУ производится на вкладке EEPROM и не имеет каких-либо особенностей.

FLASH-память ЭБУ разделена на 4 составные части: Boot-блок, VID-блок, калибровки и программа управления.

Работа с Boot-блоком и VID-блоком по отдельности выделена в функции на вкладке «Дополнительно».

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиш-модификаторов при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции используемые клавиши можно отпустить.

Кнопка Чтение:

• без доп.клавиш: обычное чтение ЭБУ (1Мб, 21мин).
• с Alt: обычное чтение ЭБУ (1.5Мб, 31мин).
• с Ctrl: быстрое чтение ЭБУ (1.5Мб, 1мин).

Кнопка Запись:

• без доп.клавиш: обычная запись ЭБУ, запрос о записи калибровок, подсчёт КС. (1Мб, 4мин).
• с Ctrl: быстрая запись ЭБУ (ПО и калибровки). Без подсчёта КС. (1Мб, 1.5мин).
• с Ctrl+Shift: быстрая запись ЭБУ (VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.6мин).
• с Ctrl+Alt: быстрая запись ЭБУ (Boot, VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.7мин).

В случае возникновения ошибок при использовании расширенных функций не выключайте питание ЭБУ до успешного завершения! Критичной операцией при этом является обновление Boot-блока и VID-блока.

При работе на столе используйте отдельное подключение цепей питания ЭБУ, не коммутируемое адаптером Загрузчика.

Подключение ЭБУ на столе.

Delphi MT60

17: +12 неотключаемое (K30)
47: +12 отключаемое (K15)
4: Масса
55: CAN‑L
54: CAN‑H

Модуль Combiloader Dephi MT80 GM

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi MT80 (производство GM), устанавливаемые на автомобили Chevrolet Aveo/Cruze через диагностический разъем..

Модуль поставляется в комплекте (общая лицензия) с модулями Delphi MT60, SimTec76. возможность работать с EEPROM и с полным доступом к памяти (например, клонирование).

Для данного модуля доступно дополнительно приобретаемая лицензия*, позволяющая существенно расширить возможности стандартного модуля:

Комплект расширения для модулей Delphi MT80, MT60 [055]

Программирование ЭБУ Dephi MT80 GM

Функции, доступные в расширенной лицензии (GM Extra), отмечены знаком *.

Обратите внимание:

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Обмен с ЭБУ происходит через интерфейс J2534 , а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Выбор и настройка интерфейса J2535 производится в меню «Конфигурация»
• При записи модуль производит автоматический пересчёт КС записываемых калибровок при условии наличия в буфере программы полной прошивки.
• Функции, доступные в расширенной лицензии, отмечены знаком *.
• При использовании расширенной версии модуля на автомобиле необходимо на время работы снять реле включения стартера.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

Вкладка EEPROM*

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Запись Boot-блока* – позволяет обновить Boot-блок ЭБУ из прошивки, загруженной в буфер FLASH.

Запись VID-блока* – позволяет записать VID-блок ЭБУ из прошивки, загруженной в буфер FLASH.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Работа с функциями расширенной лицензии модуля:

Обратите внимание:
При использовании расширенной версии модуля на автомобиле необходимо на время работы снять реле включения стартера.

Расширенная лицензия модуля позволяет получить полный доступ к содержимому ЭБУ без необходимости вскрытия, через диагностический разъём.

Работа с EEPROM ЭБУ производится на вкладке EEPROM и не имеет каких-либо особенностей.

FLASH-память ЭБУ разделена на 4 составные части: Boot-блок, VID-блок, калибровки и программа управления.

Работа с Boot-блоком и VID-блоком по отдельности выделена в функции на вкладке «Дополнительно».

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиш-модификаторов при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции используемые клавиши можно отпустить.

Кнопка Чтение:

• без доп.клавиш: обычное чтение ЭБУ (1Мб, 21мин).
• с Alt: обычное чтение ЭБУ (1.5Мб, 31мин).
• с Ctrl: быстрое чтение ЭБУ (1.5Мб, 1мин).

Кнопка Запись:

• без доп.клавиш: обычная запись ЭБУ, запрос о записи калибровок, подсчёт КС. (1Мб, 4мин).
• с Ctrl: быстрая запись ЭБУ (ПО и калибровки). Без подсчёта КС. (1Мб, 1.5мин).
• с Ctrl+Shift: быстрая запись ЭБУ (VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.6мин).
• с Ctrl+Alt: быстрая запись ЭБУ (Boot, VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.7мин).

В случае возникновения ошибок при использовании расширенных функций не выключайте питание ЭБУ до успешного завершения! Критичной операцией при этом является обновление Boot-блока и VID-блока. При работе на столе используйте отдельное подключение цепей питания ЭБУ, не коммутируемое адаптером Загрузчика.

Подключение ЭБУ на столе.

Delphi MT80 (черный разъем)

1: +12 неотключаемое (K30)
3: +12 отключаемое (K15)
73: Масса
16: CAN‑L
32: CAN‑H

Модули Combiloader Simtec76 (J2534)

Модуль предназначен для чтения и записи FLASH-памяти ЭБУ Siemens Simtec76, устанавливаемые на автомобили Chevrolet Cruze/Daewoo Lacetti через диагностический разъем.

Программирование ЭБУ Siemens Simtec76 (J2534)

Важная информация:

• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Для работы с ЭБУ, снятого с автомобиля, необходимо произвести подключение с в соответствии с типом ЭБУ.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

При программировании Вы можете выбрать только обновление области калибровок при следующем запросе:

Подключение ЭБУ на столе.

SimTec76 (Большой разъем)

1,3,5: Масса (корпус ЭБУ)
2: +12 с замка зажигания (желтый провод универсального кабеля)
4: +12 после Главного Реле (оранжевый провод универсального кабеля)
6: +12 неотключаемое (красный провод универсального кабеля)
64: Управление главным реле
76: K‑Line
77: CAN‑L
78: CAN‑H
