Комплект модулей Combiloader Ford EMS2204/EMS2211 [032]

БрендSMS-Soft
Артикул: combi032
В наличии

Описание

Комплект Combiloader EMS2204/EMS2211 Ford (J2534)

Модули (комплект) Continental EMS2204 (J2534) и Continental EMS2211 (J2534) предназначены для записи ПО и/или области калибровок ЭБУ Siemens Continental EMS2204/EMS2211, устанавливаемых на автомобили Ford.

Программирование производится на автомобиле, подключением к диагностической колодке интерфейса J2534.

Модуль Combiloader Ford EMS2204 (J2534)

Модуль предназначен для записи ПО и/или калибровок ЭБУ Ford Siemens EMS2204, устанавливаемых, в частности, на автомобилях Ford Focus III с двигателями 1.6л.

Программирование Ford EMS2204 (J2534)

Важная информация:

  • Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация»
  • Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ
  • В процессе записи из ЭБУ считывается пароль доступа к процессору, который может быть использован для последующей работы с ЭБУ модулем «BSL режим TC17xx (J2534)». Файлу пароля присваивается имя в соответствии с серийным номером ЭБУ и он сохраняется либо в текущей папке, либо в папке, указанной на вкладке «Дополнительно»

Окно программы содержит следующие вкладки:

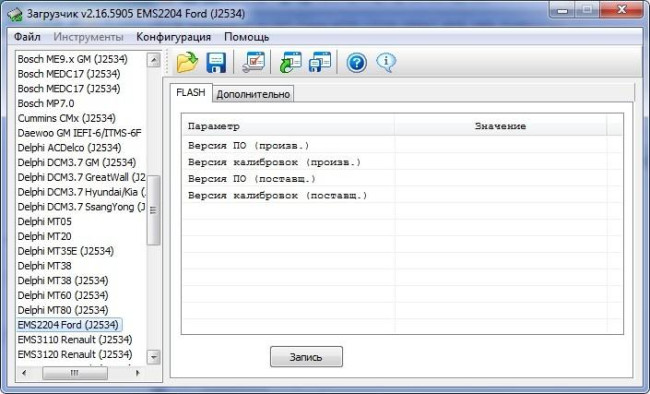

Вкладка FLASH

Модуль Combiloader Ford EMS2204 (J2534)
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

Модуль Combiloader Ford EMS2204 (J2534) запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Модуль Combiloader Ford EMS2204 (J2534)
Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Модуль Combiloader Ford EMS2204 (J2534)

Инициализация – выполняет инициализацию ЭБУ после перезаписи

Модуль Combiloader Ford EMS2204 (J2534)

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Выбор папки для паролей – позволяет указать постоянный каталог для сохранения считанных файлов паролей ЭБУ.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Модуль Combiloader Ford EMS2204 (J2534)

Подключение ЭБУ на столе

Siemens EMS2204 (большой(1), большой(2), малый(3))

2:M4 Масса
2:K1 Неотключаемое напряжение (K30)
2:H1 Отключаемое напряжение (K15)
2:G2 CAN‑L
2:H2 CAN‑H

Модуль Combiloader Continental EMS2211 Ford (J2534)

Модуль предназначен для чтения и записи ПО и/или калибровок ЭБУ Ford Siemens EMS2211, устанавливаемых, в частности, на автомобилях Ford Focus III с двигателями 1.6л.

Программирование Ford EMS2211 (J2534)

Важная информация:

  • Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация»
  • Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ
  • В процессе записи из ЭБУ считывается пароль доступа к процессору, который может быть использован для последующей работы с ЭБУ модулем «BSL режим TC17xx (J2534)». Файлу пароля присваивается имя в соответствии с серийным номером ЭБУ и он сохраняется либо в текущей папке, либо в папке, указанной на вкладке «Дополнительно»
  • Oбраз FLASH, считанный модулем, может быть использован для работы с ЭБУ модулем «BSL режим TC17xx (J2534)».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Модуль Combiloader Ford EMS2211 (J2534)
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

Модуль Combiloader Ford EMS2211 (J2534) чтение прошивки из контроллера во внутренний буфер программы
Модуль Combiloader Ford EMS2211 (J2534) запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Модуль Combiloader Ford EMS2211 (J2534)
Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Модуль Combiloader Ford EMS2211 (J2534)
Инициализация
– выполняет инициализацию ЭБУ после перезаписи

Модуль Combiloader Ford EMS2211 (J2534)

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Выбор папки для паролей – позволяет указать постоянный каталог для сохранения считанных файлов паролей ЭБУ.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Модуль Combiloader Ford EMS2211 (J2534)
