Комплект модулей Combiloader Ford SID206/208/209/211 [028]

Комплект модулей Combiloader SID206, SID208, SID209, SID211 Ford

Модуль SID206 предназначен для записи ПО и.или калибровок ЭБУ SID206, устанавливаемых на автомобилях Ford Mondeo 4, Galaxy, S‑Max, Kuga 1 с двигателями объемом 1.8 — 2.0 L.

Модули SID208 и SID211 предназначены для записи ПО и/или калибровок ЭБУ SID208, устанавливаемых на автомобилях Ford Transit 2.2L Diesel.

Модуль SID209 предназначен для записи ПО и(или) области калибровок ЭБУ SID209, устанавливаемых, в частности, на автомобилях Ford Ranger 3.2L Diesel.

Обновление ПО производится на автомобиле, подключением J2534 к диагностической колодке.

Модуль Combiloader Ford SID206 (J2534)

Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens SID206, устанавливаемых на автомобилях Ford Mondeo 4, Galaxy, S‑Max, Kuga с двигателями 1.8…2.0л.

Модуль поставляется в составе комплекта (общая лицензия) Ford SID206, SID208, SID209, SID211.

Программирование Ford SID206 (J2534)

Важная информация:

• Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Работа с ЭБУ производится на автомобиле. Так же возможна работа со снятым с автомобиля ЭБУ.
• перед программированием программа проверит соответствие VIN автомобиля с тем, что хранится в текущей прошивке. При несовпадении будет выведено соответствующее предупреждение. Для отключения данной проверки удерживайте клавишу Alt с начала соединения до фактического начала программирования ЭБУ. Программирование ЭБУ программой с несоответствующим VIN может привести к необходимости перепрограммирования ЭБУ с использованием интерфейса BDM.
• Перед перепрограммированием ЭБУ он не должен содержать информации об ошибках. Воспользуйтесь соответствующей функцией для чтения и сброса ошибок. При необходимости устраните имеющиеся неисправности.

Окно программы содержит следующие вкладки:

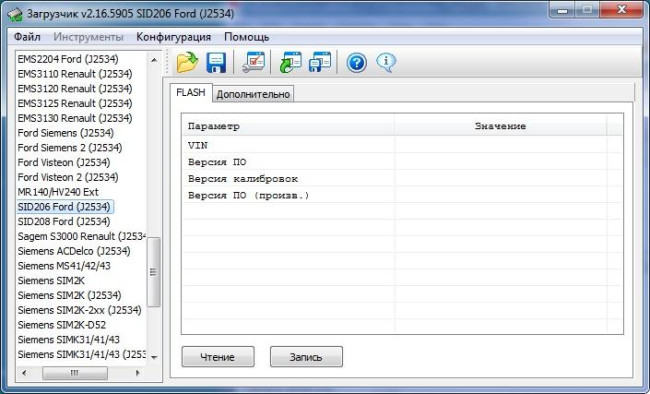

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Инициализация – выполняет инициализацию ЭБУ после перезаписи

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Импортировать VID-блок - позволяет импортировать информацию об автомобиле, из файла.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Модуль Combiloader Ford SID208 (J2534)

Модуль предназначен для чтения/записи ПО и/или калибровок ЭБУ Ford SID208, устанавливаемых, в частности, на автомобилях Ford Transit с двигателями 2.2D.

Функции, доступные в расширенной лицензии, отмечены *.

Модуль поставляется в составе комплекта (базовая лицензия) Ford SID206, SID208, SID209, SID211.

Программирование Ford SID208 (J2534)

Важная информация:

• Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534 , а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения  с в соответствии с типом ЭБУ
• В процессе записи из ЭБУ считывается пароль доступа к процессору, который может быть использован для последующей работы с ЭБУ модулем «BSL режим TC17xx (J2534)». Файлу пароля присваивается имя в соответствии с серийным номером ЭБУ и он сохраняется либо в текущей папке, либо в папке, указанной на вкладке «Дополнительно».
• Если ЭБУ выполняет проверку цифровой подписи (RCA Enabled), то запись модифицированного ПО в такой блок невозможна. Для отключения проверки цифровой подписи воспользуйтесь модулем «BSL режим TC17xx (J2534).
• Расширенная версия модуля позволяет производить запись ЭБУ без необходимости отключения проверки цифровой подписи.

Окно программы содержит следующие вкладки:

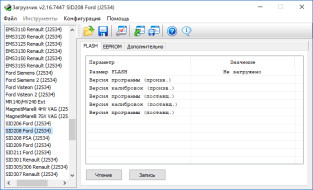

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

*Вкладка EEPROM (только в расширенной версии)

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Инициализация – выполняет инициализацию ЭБУ после перезаписи

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Выбор папки для паролей – позволяет указать постоянный каталог для сохранения считанных файлов паролей ЭБУ.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

* Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиши Ctrl при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции клавишу можно отпустить.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

при положительном ответе [Да] будет произведена запись только калибровок.

при отрицательном ответе [Нет] будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область.

Подключение ЭБУ на столе.

Подключение производится Универсальным кабелем COMBILOADER

Ford SID208 (разъемы: малый [1], большой [2], большой [3]
[3]:3 масса
[3]:5 неотключаемое напряжение(K30)
[3]:39 отключаемое напряжение(K15)
[3]:11 CAN‑L
[3]:10 CAN‑H

Режим BSL ECU SID208 (Ford)

Для программирования ЭБУ в BSL-режиме необходимо контакт, отмеченный синим, замкнуть накоротко на массу ЭБУ (контакт, отмеченный чёрным), а контакты, отмеченные красным, соединить на массу ЭБУ через отдельные резисторы 0.51..1.0кОм.

Модуль Combiloader Ford SID209 (J2534)

Модуль предназначен для чтени/записи ПО и/или калибровок ЭБУ Ford SID209 (CK4A), устанавливаемых, в частности, на автомобилях Ford Ranger с двигателями 3.2D.

Функции, доступные в расширенной лицензии, отмечены * (доступно для ЭБУ CK4A).

Модуль поставляется в составе комплекта (базовая лицензия) Ford SID206, SID208, SID209, SID211.

Программирование Ford SID209 (J2534)

Важная информация:

• Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ
• В процессе записи из ЭБУ считывается пароль доступа к процессору, который может быть использован для последующей работы с ЭБУ модулем «BSL режим TC17xx (J2534)». Файлу пароля присваивается имя в соответствии с серийным номером ЭБУ и он сохраняется либо в текущей папке, либо в папке, указанной на вкладке «Дополнительно.
• Если ЭБУ выполняет проверку цифровой подписи (RCA Enabled), то запись модифицированного ПО в такой блок невозможна. Для отключения проверки цифровой подписи воспользуйтесь модулем «BSL режим TC17xx (J2534).
• Расширенная версия модуля позволяет производить запись ЭБУ без необходимости отключения проверки цифровой подписи.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

* Вкладка EEPROM (только в расширенной версии)

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Инициализация – выполняет инициализацию ЭБУ после перезаписи

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Выбор папки для паролей – позволяет указать постоянный каталог для сохранения считанных файлов паролей ЭБУ.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

* Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиши Ctrl при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции клавишу можно отпустить.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

при положительном ответе [Да] будет произведена запись только калибровок.

при отрицательном ответе [Нет] будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область.

Подключение ЭБУ на столе.

Подключение Универсальным кабелем COMBILOADER

Ford SID209 (разъемы: малый [1], большой [2], большой [3]

[3]:3 масса
[3]:5 неотключаемое напряжение (K30)
[3]:39 отключаемое напряжение (K15)
[3]:11 CAN‑L
[3]:10 CAN‑H

Режим BSL ECU SID209 (Ford)

Подключение Универсальным кабелем COMBILOADER

Для программирования ЭБУ в BSL-режиме необходимо контакт, отмеченный синим, замкнуть накоротко на массу ЭБУ (контакт, отмеченный чёрным), а контакты, отмеченные красным, соединить на массу ЭБУ через отдельные резисторы 0.51..1.0кОм.

Модуль Combiloader Ford SID211 (J2534)

Модуль предназначен для записи ПО и/или калибровок ЭБУ Siemens SID211, устанавливаемых, в частности, на автомобилях Ford Transit 2.2L Diesel.

Модуль поставляется в составе комплекта (общая лицензия) Ford SID206, SID208, SID209, SID211.

Программирование Ford SID211 (J2534)

Важная информация:

• Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• В процессе записи из ЭБУ считывается пароль доступа к процессору, который может быть использован для последующей работы с ЭБУ модулем «BSL режим TC17xx (J2534)». Файлу пароля присваивается имя в соответствии с серийным номером ЭБУ и он сохраняется либо в текущей папке, либо в папке, указанной на вкладке «Дополнительно».
• Если ЭБУ выполняет проверку цифровой подписи (RCA Enabled), то запись модифицированного ПО в такой блок невозможна. Для отключения проверки цифровой подписи воспользуйтесь модулем «BSL режим TC17xx (J2534)».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Инициализация – выполняет инициализацию ЭБУ после перезаписи

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Выбор папки для паролей – позволяет указать постоянный каталог для сохранения считанных файлов паролей ЭБУ.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Подключение ЭБУ на столе.

Подключение Универсальным кабелем COMBILOADER

Ford SID211(разъем правый [1], левый [2](2 ряда широких контактов))

[2]:97 масса
[2]:103 неотключаемое напряжение(K30)
[2]:58 отключаемое напряжение(K15)
[2]:61 CAN‑L
[2]:60 CAN‑H

Режим BSL ECU SID211 (Ford)

Для программирования ЭБУ в BSL-режиме необходимо контакт, отмеченный красным, замкнуть на массу ЭБУ через резистор 0.51..1.0 кОм, а контакт, отмеченные синим, через резистор 100 Ом подключить к шине Vddp (3.3V)
