Комплект модулей Combiloader Ford Siemens SIM28/29/21/22/210 [027]

Ford Focus 2, C-Max, Kuga 1.4...1.6 л (2004...2009 г.), Ford Fiesta, Fusion 1.2...1.6 л.

Модули предназначены для чтения – записи FLASH ЭБУ Siemens устанавливаемых на автомобилях Ford Focus 2, C‑Max, Kuga с двигателями 1.4…1.6 л (2004…2009 г.), Ford Fiesta, Fusion с двигателями 1.2…1.6 л.

Обмен с ЭБУ происходит на автомобиле, подключением к диагностической колодке, через интерфейс J2534.

Модуль Combiloader Ford Siemens SIM21/22/210

Модуль предназначен для чтения-записи FLASH ЭБУ Ford Siemens SIM-21/22/210, устанавливаемых на автомобилях Ford Fiesta, Fusion с двигателями 1.2/1.4/1.6л.

Модуль продаётся в комплекте (общая лицензия) с модулем Ford Siemens SIM28/SIM29.

Программирование ЭБУ Ford Siemens SIM22/210

Модуль предназначен для чтения-записи FLASH ЭБУ Ford Siemens SIM-21/22/210, устанавливаемых на автомобилях Ford Fiesta, Fusion с двигателями 1.2/1.4/1.6л.

Важная информация:

• работа с ЭБУ производится на автомобиле. Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• обмен с ЭБУ происходит через интерфейс J2534 , а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка интерфейса J2534 производится в меню «Конфигурация».
• перед программированием программа проверит соответствие VIN автомобиля с тем, что хранится в текущей прошивке. При несовпадении будет выведено соответствующее предупреждение. Для отключения данной проверки удерживайте клавишу Alt с начала соединения до фактического начала программирования ЭБУ.
• перед перепрограммированием ЭБУ он не должен содержать информации об ошибках. Воспользуйтесь соответствующей функцией для чтения и сброса ошибок. При необходимости устраните имеющиеся неисправности.
• для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить».
• для установки пароля на доступ к файлу при сохранении необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
• Импортировать VID-блок – позволяет импортировать VID-блок, содержащий информацию об автомобиле, из файла.
• Идентификация файла – отображает идентификацию ЭБУ, сохранённую в файле (только для файлов формата SMS-Soft Container File)
• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Модуль Combiloader Siemens SIM28/SIM29

Модуль предназначен для чтения-записи FLASH ЭБУ Ford Siemens SIM-28/29, устанавливаемых на автомобилях Ford Focus 2, C‑Max, Kuga с двигателями 1.4…1.6л (2004..2009 г.в.). Модуль продаётся в комплекте (общая лицензия) с модулем Ford Siemens SIM22/SIM210

Программирование ЭБУ Siemens SIM28/29

Важная информация:

• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация»
• работа с ЭБУ производится на автомобиле.
• перед программированием программа проверит соответствие VIN автомобиля с тем, что хранится в текущей прошивке. При несовпадении будет выведено соответствующее предупреждение. Для отключения данной проверки удерживайте клавишу Alt с начала соединения до фактического начала программирования ЭБУ. Программирование ЭБУ программой с несоответствующим VIN может привести к необходимости перепрограммирования ЭБУ с использованием интерфейса BDM.
• для переноса VIN из ЭБУ автомобиля в загруженный файл произведите идентификацию ЭБУ, удерживая клавишу Shift.
• перед перепрограммированием ЭБУ он не должен содержать информации об ошибках. Воспользуйтесь соответствующей функцией для чтения и сброса ошибок. При необходимости устраните имеющиеся неисправности.
• для сохранения считанной из ЭБУ прошивки в открытом виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить».
• для установки пароля на доступ к файлу при сохранении необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить».

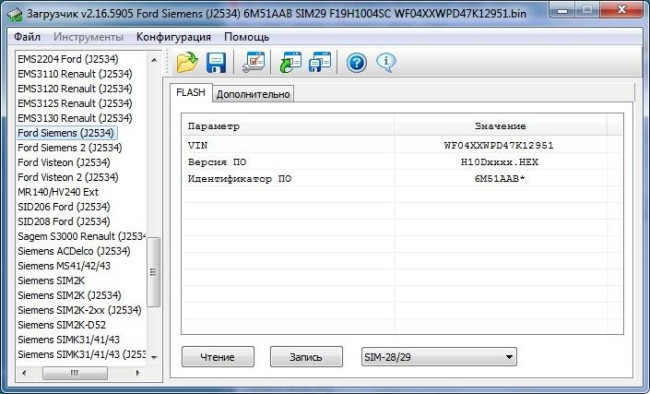

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Идентификация файла – отображает идентификацию ЭБУ, сохранённую в файле (только для файлов формата SMS-Soft Container File).

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Импортировать VID-блок – позволяет импортировать VID-блок, содержащий информацию об автомобиле, из файла.
