Модуль Valeo V4X предназначен для чтения и записи FLASH-памяти ЭБУ Valeo S3000/V40/V42, устанавливаемых на автомобилях Renault, через диагностический разъём.

Модуль Sagem S3K предназначен для чтения и записи калибровок и программы ЭБУ Sagem S3000 (512k FLASH), устанавливаемых на автомобилях Renault, через диагностический разъём.

Обновление ПО производится на автомобиле, подключением J2534 к диагностической колодке.

Модуль Combiloader Sagem S3000 Renault (J2534)

Модуль предназначен для чтения/записи калибровок и программы ЭБУ Sagem S3000 (512k FLASH) устанавливаемых на автомобилях Renault через диагностический разъём.

Модуль продаётся совместно (общая лицензия) с модулем Valeo V4x Renault.

Программирование Sagem S3000 Renault (J2534)

Модуль предназначен для чтения/записи калибровок и программы ЭБУ Sagem S3000 (512k FLASH) устанавливаемых на автомобилях Renault через диагностический разъём.

Подготовка к программированию:
Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен. Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!
Для автомобилей с картой, для исключения отключения зажигания, произведите следующие действия:

АКПП: Вставьте карту в слот, переведите селектор в положение «D», и, не нажимая педалей, удерживайте кнопку «Старт» до появления надписи «Выньте карту».

МКПП: Вставьте карту в слот, включите первую передачу, и, не нажимая педалей, удерживайте кнопку «Старт» 10 секунд до появления надписи «Выньте карту».

После операций чтения/записи выключите зажигание и подождите 10 секунд.

Важная информация:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.
• Минимально необходимая версия прошивки ключа защиты 01.66
• для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом операции чтения-записи возможны только на не запрограммированном ЭБУ.
• версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• в случае записи калибровок, не соответствующих типу прошивки, контроллер может перестать отвечать на диагностические запросы.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Подключение ЭБУ на столе.

Sagem S3000 (большой(1), большой(2), малый(3)))

2:M1 Масса
2:M2 Неотключаемое напряжение (K30)
3:B4 K‑Line
3:A3 CAN‑L
3:A4 CAN‑H

Модуль Combiloader Valeo V4x (J2534)

Модуль предназначен для чтения и записи ПО и калибровок (boot-сектор и eeprom не затрагиваются) ЭБУ Valeo V4x устанавливаемых на автомобилях Renault Duster через диагностический разъём.

Модуль продаётся совместно (общая лицензия) с модулем Sagem S3000.

Программирование ЭБУ Valeo V4x

Обратите внимание:

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Программирование ЭБУ производится непосредственно на автомобиле подключением к диагностической колодки
• В случае записи калибровок, не соответствующих типу прошивки, контроллер может перестать отвечать на диагностические запросы.

Подготовка к работе на автомобиле:
Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен.

Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!

Для автомобилей с картой, для предотвращения выключения зажигания, произведите следующие действия:

• АКПП: Вставьте карту в слот и не, нажимая педалей, удерживайте кнопку «Старт» до появления надписи «Выньте карту».
• МКПП: Вставьте карту в слот, включите первую передачу и, не нажимая педалей, удерживайте кнопку «Старт» до появления надписи «Выньте карту».

После операций чтения/записи выключите зажигание и подождите 10 секунд. Для выполнения операций чтения-записи температура двигателя должна быть ниже 50° С.

Окно программы содержит следующие вкладки:

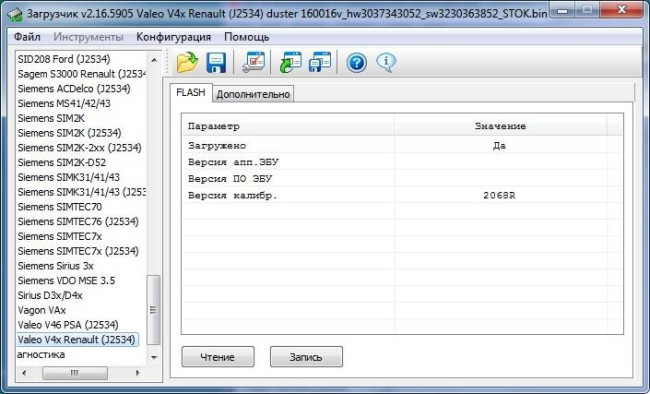

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Обратите внимание:

В случае записи калибровок, не соответствующих типу прошивки, контроллер может перестать отвечать на диагностические запросы.

Подключение ЭБУ на столе.

Valeo V4x (большой[1], большой [2], малый [3])

2:M2: Неотключаемое напряжение (К30)
3:A3: CAN‑L
3:A4: CAN‑H
3:H4: Масса
