Комплект модулей GM Simtec70/7x, Bosch M7.9.7.1, Bosch M7.6.x, MT35E, PSG16 [016]

Opel Simtec70, Simtec7x, Bosch M7.9.7.1, PSG16, Delphi MT35E

Комплект модулей Siemens SIMTEC70, SIMTEC7x, Bosch M7.6.x, Bosch M7.9.7.1, Bosch PSG16 и Delphi MT35E для чип-тюнинга автомобилей Opel.

Обновление ПО производится на автомобиле, подключением интерфейса J2534  к диагностической колодке.

Состав комплекта

• Siemens SIMTEC70, SIMTEC7x
• Bosch M7.6.x
• Bosch M7.9.7.1
• Bosch PSG16
• Delphi MT35E

Модуль Combiloader Bosch M7.9.7.1 (GM)

Модуль предназначен для записи FLASH-памяти ЭБУ Bosch M7.9.7.1 автомобилей концерна GM через диагностический разъём.

Модуль продаётся в комплекте (общая лицензия) с модулями Simtec70, Simtec 7x, Bosch M7.6, Bosch M7.9.7.1, Bosch PSG16, Delphi MT35E.

Программирование Bosch M7.9.7.1 (GM)

Обратите внимание:
Программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2, подключаемый к адаптеру CombiLoader v3.
Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
для чтения FLASH-памяти ЭБУ или работой с EEPROM воспользуйтесь модулем «BSL режим C16x» или «BSL режим ST10F27x»

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Скорость обмена – выбор скорости обмена с ЭБУ.

Модуль Combiloader Bosch PSG16 (J2534)

Модуль предназначен для записи FLASH-памяти ЭБУ Bosch PSG16, устанавливаемые на автомобили концерна GM, через диагностический разъем.

Модуль продаётся в комплекте (общая лицензия) с модулями Simtec70, Simtec 7x, Bosch M7.6, Bosch M7.9.7.1, Bosch PSG16, Delphi MT35E.

Программирование Bosch PSG16 (J2534)

Обратите внимание:

• Обмен с ЭБУ происходит через интерфейс J2534,  а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Выбор и настройка адаптера J2534 производится в меню «Конфигурация»
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Подключение ЭБУ на столе.

Bosch PSG16 (разъём B, с широкими контактами)

51,55: +12 неотключаемое (K30)
16: +12 отключаемое (K15)
50,52,54,56: Масса
6: К‑линия (адаптер J2534)
17: CAN‑L
29: CAN‑H

Модуль Combiloader Delphi MT35E (J2534)

Модуль продаётся в комплекте (общая лицензия) с модулями Simtec70, Simtec 7x, Bosch M7.6, Bosch M7.9.7.1, Bosch PSG16, Delphi MT35E.

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi MT35E, устанавливаемых на автомобили Opel через диагностический разъем:

Delphi MT35E (K‑Line):

• Meriva (2006 – 2009) Z16XEP

Delphi MT35E (CAN):

• Astra H (2004 – 2009) Z16XEP
• Astra H (2007 – 2009) Z16XE1
• Vectra C (2006 – 2009) Z16XEP
• Signum (2006 – 2009) Z16XEP
• Zafira B (2005 – 2009) Z16XEP
• Zafira B (2007 – 2009) Z16XE1

Программирование Delphi MT35E (J2534)

Обратите внимание:

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Параметры соединения: Скорость обмена – выбор скорости и канала обмена с ЭБУ
• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ:


Подключение ЭБУ на столе Delphi MT35E (разъем «К»)

52: Отключаемое питание (К15)
16: Управление главным реле
2,14: Питание после ГР (К30Р)
1,63: Масса
54: K‑Line
43: CAN‑L
11: CAN‑H

Модуль Combiloader Simtec70

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Siemens SIMTEC70, устанавливаемые на автомобили Opel через диагностический разъем:

• Astra G (1998 – 2000) X18XE1/X20XEV
• Vectra B (1998 – 2001) X18XE1/X20XEV
• Zafira (1999 – 2000) X18XE1

Модуль продаётся в комплекте (общая лицензия) с модулями Simtek7x, Bosch M7.9.7.1, PSG16, Delphi MT35E

Программирование ЭБУ Siemens Simtec70

Важная информация:

• Образа FLASH, считанного данным модулем, недостаточно для записи через BSL режим.
• для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Подключение ЭБУ на столе

SimTec70 (разъем К)

28,41: Масса (Корпус ЭБУ)
31,32: +12 с замка зажигания (желтый провод универсального кабеля)
48: +12 неотключаемое (красный провод универсального кабеля)
44: K‑Line

Модуль Combiloader Siemens Simtec7x (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Siemens SIMTEC71/SIMTEC75/SIMTEC81, устанавливаемые на автомобили Opel через диагностический разъем.

Модуль продаётся в комплекте (общая лицензия) с модулями Simtec70, Bosch M7.6, Bosch M7.9.7.1, Bosch PSG16, Delphi MT35E.

Программирование ЭБУ Siemens Simtec7x (J2534)

Таблица применяемости:
SIMTEC 71.0/71.1 (K‑Line)

• Opel Astra G (2001 – 2008) Z18XE
• Opel Corsa C (2001 – 2009) Z18XE
• Opel Meriva (2003 – 2009) Z18XE
• Opel Tigra B (2005 – 2009) Z18XE
• Opel Vectra B (2001) Z18XE
• Opel Zafira (2001 – 2005) Z18XE
• Opel Omega B (2002 – 2003) Z22XE

SIMTEC 71.5/71.6 (CAN)

• Opel Astra H (2004 – 2007) Z18XE
• Opel Vectra C (2002 – 2007) Z18XE
• Opel Signum (2002 – 2007) Z18XE

SIMTEC 75.1/75.5 (CAN)

• Opel Astra H (2006 – 2009) Z16XER/Z18XER
• Opel Vectra C (2005 – 2009) Z18XER
• Opel Signum (2005 – 2009) Z18XER
• Opel Zafira B (2005 – 2009) Z16XER/Z18XER

SIMTEC 77.5 (CAN)

• Astra H (2008) U18XER

SIMTEC 81 (CAN)

• Opel Astra H (2007 – 2009) Z22YH
• Opel Vectra C (2003 – 2008) Z22YH
• Opel Signum (2003 – 2008) Z22YH
• Opel Zafira B (2005 – 2009) Z22YH

Модуль существует в двух версиях:

• работающий через адаптер Загрузчика, использующий К‑линию для обмена с ЭБУ
• работающий через интерфейс J2534, использующий К‑линию или шину CAN для обмена с ЭБУ

В остальном функциональность модулей идентична.

Важная информация:

• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Версия микропрограммы адаптера OpenPort должна быть не ниже 1.10
• Образа FLASH, считанного данным модулем, недостаточно для записи через BSL режим. При работе в BSL режиме выберите Siemens MS42, считайте EEPROM, запишите FLASH, а затем запишите EEPROM обратно.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ

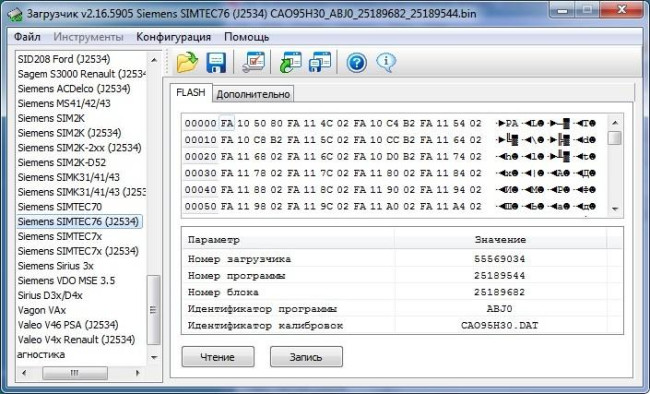

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

При программировании Вы можете выбрать только обновление области калибровок при следующем запросе:
