Комплект модулей Combiloader Renault SID301/305/306/307; EDC17C11/C42; DCM3.4 [046]

Комплект модулей SID301, SID305, SID306, SID307, Delphi DCM3.4, EDC17C11, EDC17C42 J2534 Renault

Модули предназначены для чтения – записи ПО и/или области калибровок ЭБУ, устанавливаемых на автомобилях Renault/Nissan с дизельными двигателями.

Программирование должно производиться на автомобиле, подключением к диагностической колодке адаптера J2534.

Состав комплекта:

• Bosch EDC17C11 Renault J2534
• Bosch EDC17C42 Renault J2534
• SID301 Renault J2534
• SID305/306 Renault J2534
• SID307 Renault J2534
• Delphi DCM3.4 Renault J2534

Для модулей SID301/SID307 Renault J2534 доступно расширение возможностей модуля, включающее полный доступ к FLASH/EEPROM, приобретаемое в виде дополнительной лицензии Renault Extra (общая лицензия для SID301/SID307/EMS3120/3125/3150/3155).

Модуль Combiloader Bosch EDC17C11 Renault (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch EDC17C11, устанавливаемые на автомобили Renault, через диагностический разъем.

Модуль продается в комплекте (общая лицензия) с модулями SID301, SID305, SID306, SID307, Delphi DCM3.4, Bosch EDC17C42.

Программирование Bosch EDC17C11 Renault

Обратите внимание:

Для выполнения операций чтения – записи температура двигателя должна быть ниже 50°C.

• Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация»
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• считанных модулем данных недостаточно для работы модулем «BSL режим TC17xx (J2534)». Считанные данные содержат только область ПО и калибровок.
• запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем «BSL режим TC17xx (J2534)».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Запись VIN – позволяет записать VIN автомобиля в случае его отсутствия.

Запись кодов форсунок – позволяет записать коды форсунок в случае их отсутствия.

Текущие коды форсунок отображены в виде идентификаторов, выделенных в красной рамке. C1/C2/C3/C4 для 1‑го, 2‑го, 3‑го и 4‑го цилиндра соответственно.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Модуль Combiloader Bosch EDC17C42 Renault (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch EDC17C42, устанавливаемые на автомобили Renault, через диагностический разъем.
Модуль продается в комплекте (общая лицензия) с модулями SID301, SID305, SID306, SID307, Delphi DCM3.4, Bosch EDC17C11.

Программирование Bosch EDC17C42 Renault (J2534)

Обратите внимание:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50 гр
• Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация»
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• считанных модулем данных недостаточно для работы модулем «BSL режим TC17xx (J2534)». Считанные данные содержат только область ПО и калибровок.
• запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем «BSL режим TC17xx (J2534)».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Запись VIN – позволяет записать VIN автомобиля в случае его отсутствия.

Запись кодов форсунок – позволяет записать коды форсунок в случае их отсутствия.

Текущие коды форсунок отображены в виде идентификаторов, выделенных в красной рамке. C1/C2/C3/C4 для 1‑го, 2‑го, 3‑го и 4‑го цилиндра соответственно.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Модуль Combiloader SID301 Renault (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ SID301, устанавливаемые на автомобили Renault, через диагностический разъем.

Модуль продается в комплекте (общая лицензия) с модулями SID305, SID306, SID307, Delphi DCM3.4, Bosch EDC17C11, Bosch EDC17C42

Программирование SID 301 Renault

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ SID 301, устанавливаемые на автомобили Renault через диагностический разъем.

Важная информация:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.

• Минимально необходимая версия прошивки ключа защиты 01.97.
• программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера. Версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534 , а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод «считал-изменил-записал».

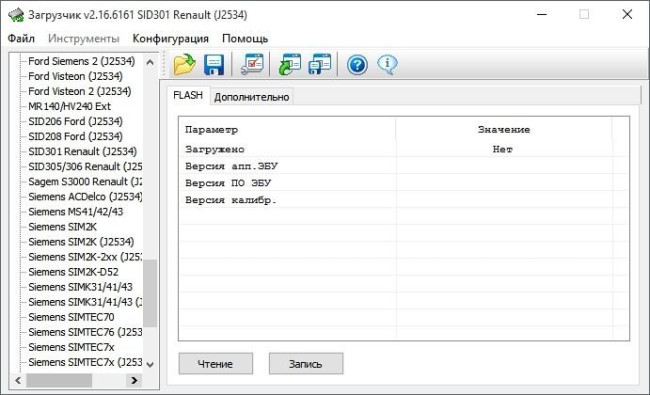

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Модуль Combiloader SID305/306 Renault (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ SID305/SID306, устанавливаемые на автомобили Renault, через диагностический разъем.

Модуль продается в комплекте (общая лицензия) с модулями SID301, SID307, Delphi DCM3.4, Bosch EDC17C11, Bosch EDC17C42.

Программирование SID305/SID306 Renault

Важная информация:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.
• Минимально необходимая версия прошивки ключа защиты 01.97
• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• Запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод «считал-изменил-записал».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Модуль Combiloader Continental SID307

Модуль предназначен для чтения/записи калибровок и программы ЭБУ Continental SID307, устанавливаемых на автомобилях Renault, через диагностический разъём.

Модуль продается в комплекте (общая лицензия) с модулями SID301, SID305, SID306, Delphi DCM3.4, Bosch EDC17C11, Bosch EDC17C42.

Функции, доступные в  расширенной лицензии, отмечены * и производятся на столе со вскрытием ЭБУ. Расширенная версия не работает без основного модуля.

Программирование Continental SID307

Обратите внимание:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50 °С.
• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• В случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя. Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи. Запись ПО, не соответствующего ЭБУ, может привести к неработоспособности ЭБУ.
• Для работы расширенных функций модуля (отдельная лицензия) требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.
• Для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM*

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Порядок действия при работе с ЭБУ со вскрытием с расширенной лицензией модуля.

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации.
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиши Ctrl при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции клавишу можно отпустить.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

при положительном ответе [Да] будет произведена запись только калибровок.

при отрицательном ответе [Нет] будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область.

Подключение Continental SID307 Renault/Nissan на столе.

Разъёмы: «1» большой, «2» большой, «3» малый.

3:G4 Масса
3:G1 Неотключаемое напряжение (К30)
3:D1 Отключаемое напряжение (К15)
3:A3 CAN‑L
3:A4 CAN‑H

При использовании сигнала разрешения программирования (зеленый провод универсального кабеля) необходимо соблюдать особую осторожность, т.к. неверные действия с программой могут повлечь выход ЭБУ из строя.

Для работы с ЭБУ необходимо произвести следующие соединения:

• замкнуть контакты, отмеченные синим.
• контакт, отмеченный зелёным, соединить на зелёный провод универсального кабеля Загрузчика через резистор 0.51..1.0кОм
