Модуль Combiloader GM Siemens ACDelco [039]

Модуль Combiloader Siemens ACDelco

Модуль Siemens ACDelco предназначен чтения-записи FLASH-памяти ЭБУ 5WY7128, устанавливаемых на автомобили Cadillac STS/SRX.

Обновление ПО производится на автомобиле, подключением интерфейса J2534 к диагностической колодке.

На данный модуль существует специальная цена 3000 ₽ для владельцев модуля Delphi ACDelco.

Модуль Combiloader Siemens ACDelco (J2534)

Модуль предназначен для чтения-записи калибровок и записи калибровок/программы ЭБУ Siemens ACDelco 5WY7128, устанавливаемые на автомобили Cadillac через диагностический разъем:

5WY7128 (4.6L – LH2):

• Cadillac STS/SRX

Программирование ЭБУ Siemens ACDelco (J2534)

Важная информация:

• Обмен с ЭБУ происходит через интерфейс J2534,  а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка J2534-устройства производится в меню «Конфигурация». При использовании адаптера OpenPort версия микропрограммы должна быть не ниже 1.10
• Ввиду наличия двух процессоров, не изменяйте ПО ЭБУ, не будучи уверенным в том, что оно совместимо с ПО второго процессора (идентификатор [С4] для чтения недоступен.)
• Для работы с ЭБУ, снятого с автомобиля,произведите соединения  с в соответствии с типом ЭБУ

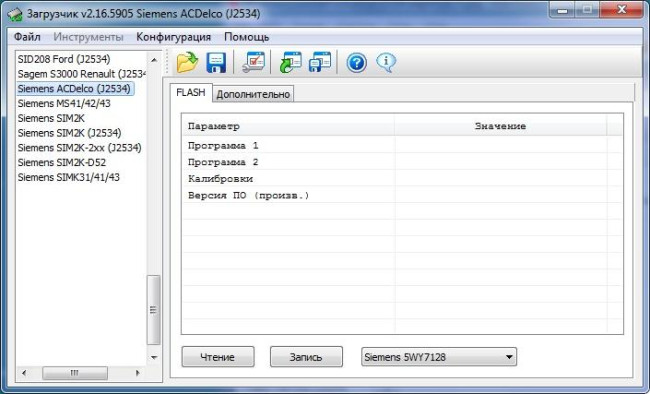

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

При программировании Вы можете выбрать только обновление области калибровок при следующем запросе:

Подключение ЭБУ на столе.

Siemens ACDelco 5WY7128 (C1 синий, С2 черный, С3 серый)

С2:73 масса (черный провод универсального кабеля)
С1:20 +12 неотключаемое (красный провод универсального кабеля)
С1:19 +12 с замка зажигания (желтый провод универсального кабеля)
С1:1 CAN‑H
С1:2 CAN‑L
