Description
Модуль Combiloader SDIx Porsche
Предназначен для чтения и записи калибровок и программы ЭБУ SDI7/SDI8 Porsche автомобилей Porscht через диагностический разъём и на столе без вскрытия ЭБУ. Доступны функции идентификации и чтения/сброса ошибок.
Модуль производит автоматический пересчёт КС записываемых калибровок. Модуль позволяет осуществлять полное считывание и запись содержимого ЭБУ.
Модуль Combiloader SDIx Porsche (J2534)
Модуль предназначен для чтения-записи ЭБУ SDI7/8, устанавливаемых на автомобилях Porsche. Работы могут производиться на автомобиле и на столе, без вскрытия ЭБУ.
Программирование SDIx Porsche (J2534)
Обратите внимание:
- Для работы модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта sms-soft.ru через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.
- При работе на автомобиле рекомендуется вынимать заглушку из замка зажигания и использовать ключ. Для этого отойдите с ключом от машины на достаточное расстояние, чтобы автомобиль «потерял» ключ. Как только автомобиль «потерял» ключ, он отпустит заглушку, которую можно будет вынуть и вместо неё уже вставить ключ.
- Для работы без вскрытия, при подключении на столе, произведите соединения в соответствии с типом ЭБУ.
- Для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.
- Для обеспечения возможности полного восстановления ЭБУ выполняйте считывание FLASH и EEPROM, а затем сохранение этих данных в едином контейнере.

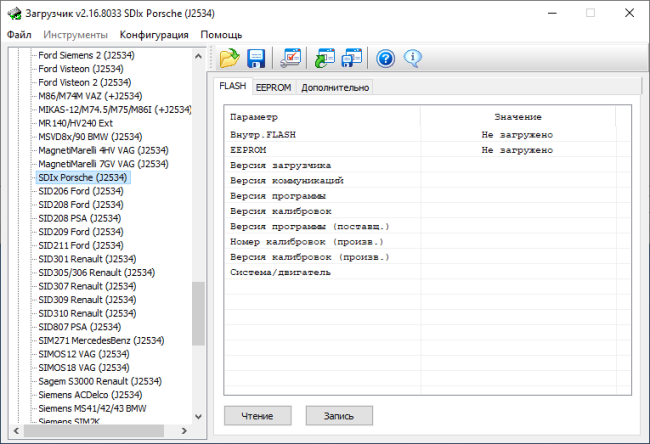

Окно программы содержит следующие вкладки:
Вкладка FLASH
Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:
![]() |
чтение Flash из контроллера во внутренний буфер программы |
![]() |
запись Flash из внутреннего буфера программы в контроллер |
Вкладка EEPROM
Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:
![]() |
чтение Eeprom из контроллера во внутренний буфер программы |
![]() |
запись Eeprom из внутреннего буфера программы в контроллер |
Вкладка Дополнительно
Дополнительные функции:
- Идентификация ЭБУ – запрашивает идентификационные данные ЭБУ.
- Чтение ошибок – считывает и отображает коды ошибок при подключении к ЭБУ.
- Сброс ошибок – очищает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
Работа с ЭБУ:
Модуль позволяет работать с ЭБУ без необходимости вскрытия.
FLASH-память ЭБУ разделена на 3 составные части: Boot-блок, калибровки и программа управления.
При записи FLASH будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.
При положительном ответе [Да] будет произведена запись только калибровок.
При отрицательном ответе [Нет] будет произведена запись области калибровок и ПО.
При положительном ответе [Да] будет произведена запись полного образа FLASH ЭБУ, включая Boot-блок.
EEPROM-память в ЭБУ реализована в виде внешней микросхемы, а внутренняя EEPROM процессора не используется.
Для принудительного чтения-записи внутренней EEPROM процессора удерживайте клавишу Shift до начала выполнения операции и отпускайте после начала соединения с ЭБУ.
Важные обновления модуля:
29.12.2021 Первый релиз модуля.
