Модуль Combiloader Siemens SIMK2K-D52/D51

Модуль Combiloader Siemens SIMK2K-D52/D51 предназначен для чтения-записи калибровок и программы ЭБУ Siemens SIM2K-D52/D51 устанавливаемых на автомобилях Chevrolet Spark M‑300 и TagAz Vega C‑100.

Модуль позволяет производить чтение и запись программы или области калибровок диагностическим методом, без снятия ЭБУ с автомобиля.

Для владельцев или покупателей модуля Sirius D3x/D4x предоставляется бесплатно.

Модуль Combiloader SIM2K D52

 Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens SIM2K-D52 устанавливаемых на автомобилях Chevrolet Spark M‑300 через диагностический разъём.

Программирование ЭБУ SIM2K D52

Важная информация:

• программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2,  подключаемый к адаптеру CombiLoader v3.
• для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.

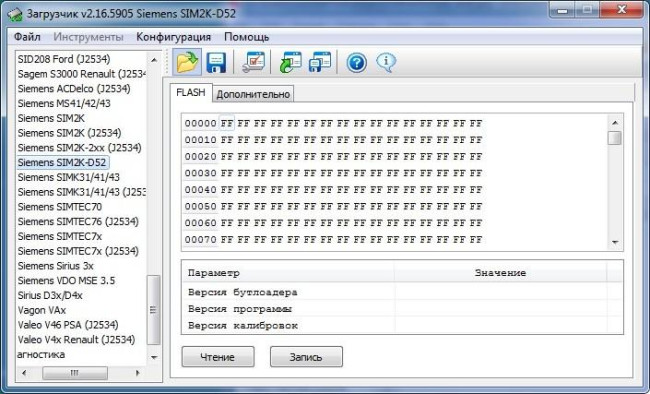

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

• Скорость обмена – выбор скорости обмена с ЭБУ.
• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Дополнительные функции:

Для подключения контроллера, снятого с автомобиля, необходимо произвести соединения с в соответствии с типом ЭБУ.

Подключение ЭБУ на столе

Siemens SIM2K-D51/D52 (левый разъем)

24,28: масса (черный провод универсального кабеля)
56: K‑Line (синий провод универсального кабеля)
30: +12 неотключаемое (красный провод универсального кабеля)
29: +12 с замка зажигания (желтый провод универсального кабеля)
62: Управление Главным Реле (серый провод универсального кабеля)
