Модуль Combiloader Siemens VDO MSE3.5 [014]

TagAz RoadPartner, TaGeR, SsangYoung Rexton 2.3, 2.8, 3.2L

Модуль предназначен для чип-тюнинга (чтения – записи калибровок и программы) ЭБУ Siemens VDO MSE3.5 устанавливаемых на автомобилях через диагностический разъём (K‑Line).

Модуль Combiloader Siemens VDO MSE 3.5

Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens VDO MSE 3.5 устанавливаемых на автомобилях TagAz RoadPartner/TaGeR/SsangYoung Rexton с двигателями 2.3/2.8/3.2л через диагностический разъём.

Программирование Siemens VDO MSE 3.5

Важная информация:

• Операция чтения ЭБУ выполняет чтение всего содержимого микросхемы FLASH-памяти.
• Операция записи ЭБУ перепрограммирует только калибровки и программу, при этом область бут-сектора записываемой программы и содержащейся в контроллере должны быть идентичны.
• Для перепрограммирования бут-сектора необходимо удерживать кнопку Shift с момента нажатия кнопки Запись до начала процесса стирания FLASH. При этом ошибка программирования на первых 13% может привести к невозможности работы с ЭБУ по диагностике.
• Область данных используемая для эмуляции EEPROM при операциях записи не затрагивается.
• Программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2, подключаемый к адаптеру CombiLoader v3.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.

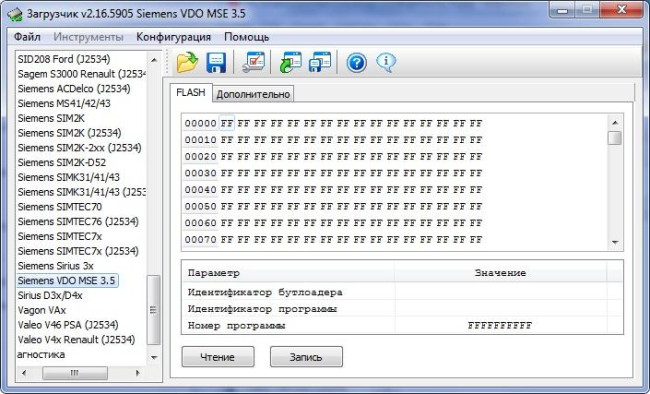

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

• Скорость обмена – выбор скорости обмена с ЭБУ.

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Обратите внимание:

Данных, прочитанных диагностическим методом достаточно для работы с ЭБУ модулем «BSL режим C16x». В случае, когда операция обновления бут – сектора прервалась и ЭБУ не выходит на связь, воспользуйтесь модулем «BSL режим C16x» с выбором драйвера «Bosch M(E)7.9.7». При этом, для обеспечения возможности работы с ЭБУ в режиме BSL необходимо на всё время чтения – записи ЭБУ перемыкать контакты кварца 8 мГц, расположенного у края платы чуть правее середины.
