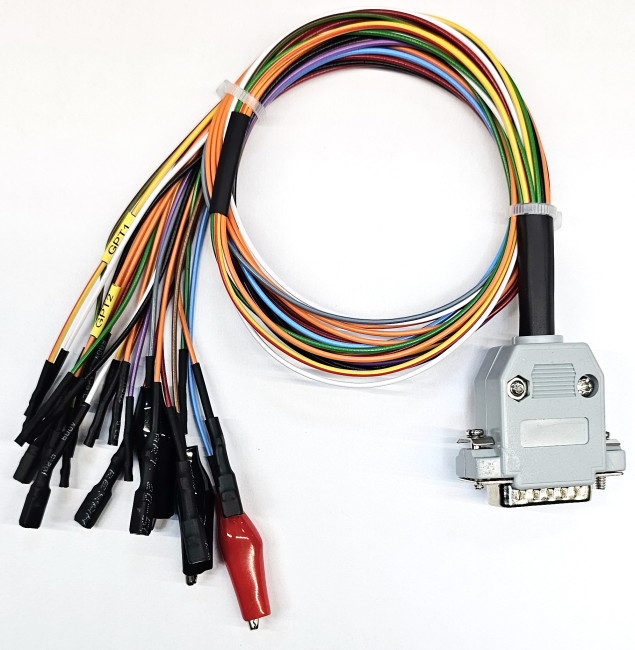

Универсальный кабель DB15-PIN

Универсальный кабель DB15-PIN для работы со всей линейкой «PowerBox», но также подходит к K-TAG и KESS2

Чтобы не перепутать одинаковые цвета, GPT1 и GPT2 дополнительно промаркированы и выведены отдельным пучком вместе с дополнительными CAN-H CAN-L.

Кабель оснащен дополнительной парой контактов по цепи «VECU» и парой дополнительных контактов по цепи «VKEY», что в совокупности позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших).

Для безошибочного подключения кабель дополнительно промаркирован:
Синий провод CNF1, подающий +3.3 Вольта оснащен красным крокодилом
Серый провод BOOT, подающий 0 Вольт оснащен черным крокодилом
Коричневый провод RESET, подающий 0 Вольт оснащен черным крокодилов

Reset коричневый - крокодил черный
VPP фиолетовый малый
CNF1 синий - крокодил красный
Power +12V 2 красных больших + 2 красных малых
CAN-H белый малый
L-line зеленый/красный малый
Key +12V 2 оранжевых малых + 2 оранжевых больших
Boot серый - крокодил черный
GND черный большой + черный малый
K-line 14 желтый малый
CAN-L 15 зеленый

отдельная термоусадка

GPT2 оранжевый большой с маркировкой
GPT1 желтый/красный малый с маркировкой
CAN-H белый малый
