Комплект модулей Combiloader PSA Bosch ME7.4.4/5, Valeo V46/J34P [040]

Комплект модулей Bosch ME7.4.4, ME7.4.5, Valeo V46/J34P

Модули предназначены для чтения и записи FLASH-памяти ЭБУ, устанавливаемых на автомобилях Citroen/Peugeot, через диагностический разъём.

Обновление ПО производится на автомобиле, подключением J2534 к диагностической колодке.

Состав комплекта:

• Bosch ME7.4.4 J2534
• Bosch ME7.4.5 J2534
• Valeo V46 J2534
• Valeo J34P/J34.1 J2534

Модуль Combiloader Bosch ME7.4.4 PSA (J2534)

Модуль предназначен для чтения/записи калибровок и программы ЭБУ Bosch ME7.4.4 устанавливаемых на автомобилях Citroen/Peugeot через диагностический разъём.

Модуль продаётся в комплекте (общая лицензия) Bosch ME7.4.4, Bosch ME7.4.5, Valeo V46/J34P.

Программирование Bosch ME7.4.4 PSA (J2534)

Обратите внимание:

• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом операции чтения-записи возможны на не запрограммированном ЭБУ.
• Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• В случае возникновения ошибки получения доступа после окончания процесса воспользуйтесь модулем «BSL режим C16x» для чтения FLASH и отправьте пришлите считанную прошивку разработчикам для добавления её поддержки.

Окно программы содержит следующие вкладки:

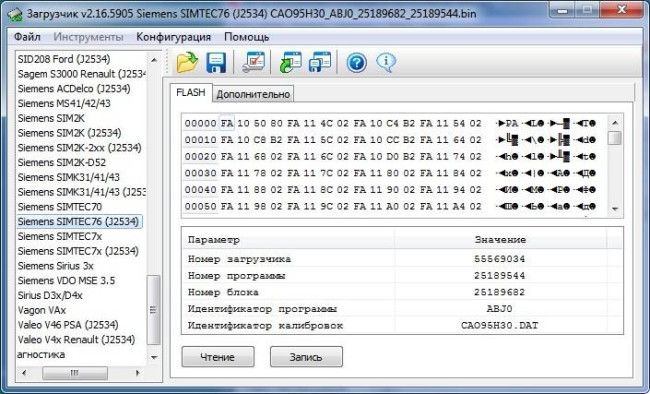

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

Скорость обмена – выбор скорости и канала обмена с ЭБУ

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Инициализация – позволяет произвести инициализацию ЭБУ после перепрограммирования. Двигатель не должен быть запущен в течении 10 минут до выполнения операции и напряжение бортсети должно быть выше 12В. После выполнения операции необходимо проделать следующие действия:

1. Выключить зажигание и подождать 30 секунд. Включить зажигание.
2. Нажать до упора на педаль акселератора, затем отпустить.
3. Выключить зажигание и подождать 30 секунд. Включить зажигание.
4. Подождать 15 секунд и запустить двигатель.
5. Дать двигателю поработать на холостом ходу в течении 1 минуты.
6. Выполнить пробную поездку в различных режимах.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Подключение ЭБУ на столе.

Bosch ME7.4.4 PSA (правый разъём[A], средний разъём [B], левый разъём [C])

C:H1 Масса
C:G3 Неотключаемое напряжение (К30)
C:B4 +12 отключаемое (K15)
C:H2 K‑Line
C:H4 CAN‑L
C:H3 CAN‑H

Модуль Combiloader Valeo V46 J2534

Модуль предназначен для записи для чтения и записи FLASH памяти ЭБУ Valeo V46 устанавливаемых на автомобилях Citroen/Peugeot (PSA) через диагностический разъём.

Программирование ЭБУ Valeo V46

Обратите внимание:

• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодки через интерфейс J2534
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения в соответствии с типом ЭБУ. При том операции чтения-записи возможна на незапрограммированном ЭБУ.
• Обмен с ЭБУ происходит через адаптер J2534, а не через адаптер Загрузчика, однако адаптер должен быть подключен к компьютеру для нормального функционирования ПО.
• Если операция «Получение доступа» находится в ожидании более 3‑х минут при 0%, отмените операцию, произведите идентификацию ЭБУ и повторите попытку.
• ВНИМАНИЕ! Образа FLASH, считанного данным модулем недостаточно для внутрисхемной записи.
• ВНИМАНИЕ! В случае записи калибровок, не соответствующих типу прошивки, ЭБУ может выйти из строя.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
• Инициализация – позволяет произвести инициализацию ЭБУ после перепрограммирования. Двигатель не должен быть запущен в течении 10 минут до выполнения операции и напряжение бортсети должно быть выше 12В. После выполнения операции необходимо проделать следующие действия:

  1. Выключить зажигание и подождать 30 секунд. Включить зажигание.
  2. Нажать до упора на педаль акселератора, затем отпустить.
  3. Выключить зажигание и подождать 30 секунд. Включить зажигание.
  4. Подождать 15 секунд и запустить двигатель.
  5. Дать двигателю поработать на холостом ходу в течении 1 минуты.
  6. Выполнить пробную поездку в различных режимах.

• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Подключение ЭБУ на столе.

Valeo V46 (большой[1], большой [2], малый [3])

3:3, 3:4 Масса
3:5: Неотключаемое напряжение (К30)
3:19: +12 отключаемое (K15)3:52: CAN‑L
3:40: CAN‑H
3:H4: Масса

Модуль Combiloader Valeo J34P PSA (J2534)

Модуль предназначен для чтения/записи калибровок и программы ЭБУ Valeo J34P устанавливаемых на автомобилях Citroen/Peugeot через диагностический разъём.

Модуль продается в комплекте (общая лицензия) с модулями Valeo V46, Bosch ME7.4.4, Bosch ME7.4.5.

Программирование Valeo J34P PSA (J2534)

Обратите внимание:

• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом операции чтения-записи возможны на не запрограммированном ЭБУ.
• Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• В случае возникновения ошибки получения доступа после окончания процесса воспользуйтесь модулем «BSL режим ST10F27x» для чтения FLASH и отправьте пришлите считанную прошивку разработчикам для добавления её поддержки.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

Скорость обмена – выбор скорости и канала обмена с ЭБУ

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Инициализация – – позволяет произвести инициализацию ЭБУ после перепрограммирования. Двигатель не должен быть запущен в течении 10 минут до выполнения операции и напряжение бортсети должно быть выше 12В. После выполнения операции необходимо проделать следующие действия:

1. Выключить зажигание и подождать 30 секунд. Включить зажигание.
2. Нажать до упора на педаль акселератора, затем отпустить.
3. Выключить зажигание и подождать 30 секунд. Включить зажигание.
4. Подождать 15 секунд и запустить двигатель.
5. Дать двигателю поработать на холостом ходу в течении 1 минуты.
6. Выполнить пробную поездку в различных режимах.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
