Модуль Combiloader Delphi MT05 предназначен для чтения-записи FLASH ЭБУ Delphi MT05 и MT05.2, устанавливаемые на различные модели мототехники.

Блоки управления Delphi MT05 и MT05.2 отличаются используемым типом процессора и размером FLASH-памяти.
Для Delphi MT05 размер FLASH составляет 128 Кб.
Для Delphi MT05.2 размер FLASH составляет 256 Кб.

Тип ЭБУ определяется модулем автоматически.

Модуль Combiloader Dephi MT05

Модуль предназначен для чтения-записи FLASH ЭБУ Delphi MT05 и MT05.2, устанавливаемые на различные модели мототехники.

Блоки управления Delphi MT05 и MT05.2 отличаются используемым типом процессора и размером FLASH-памяти. Для Delphi MT05 размер FLASH составляет 128Кб, для Delphi MT05.2 – 256Кб. Тип ЭБУ определяется модулем автоматически.

Программирование ЭБУ Dephi MT05

Обратите внимание:

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Перед записью в ЭБУ обязательно производите чтение для сохранения возможности восстановления.

Окно программы содержит следующие вкладки:

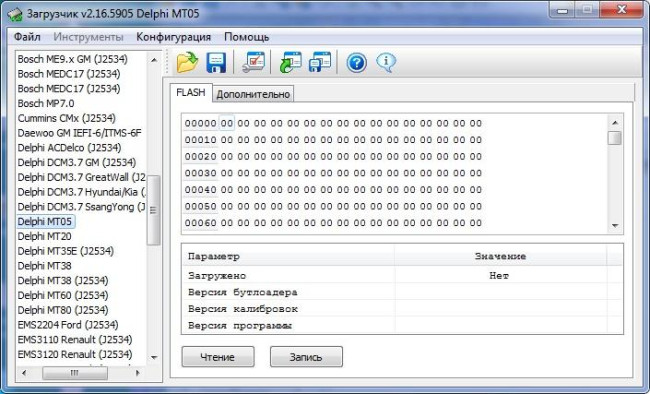

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Подключение ЭБУ на столе

Delphi MT05/05.2 (левый разъем)

18: +12 неотключаемое (K30)
15: +12 отключаемое (K15)
02: Масса
03: KLine
11: Бут-режим: Соединить на +5V (16 пин)
17: Бут-режим: Соединить на массу (2 или 10 пин)

! Перед записью в ЭБУ обязательно производите чтение для сохранения возможности восстановления.

В случае, когда ЭБУ после программирования не отвечает на запросы, необходимо перевести ЭБУ в бут-режим и повторить программирование области, предыдущая операция с которой привела к ошибке. Для перевода ЭБУ в бут-режим проделайте следующие действия:

1. Снимите ЭБУ.
2. Произведите подключения в соответствии с типом ЭБУ.
3. Произведите подключение контактов, отмеченных «бут-режим».
4. Нажмите кнопку «Запись» в Загрузчике.
