Модуль Combiloader SID605/WISE15/MD1/EQ EDC17CV54 J2534 (101)

Модуль предназначен для чтения-записи ПО/калибровок ЭБУ SID605/WISE15/WISE15C автомобилей МАЗ и автомобилей китайского производства.

Поддерживаются следующие типы ЭБУ:

SID605 (запись ПО/калибровок)
WISE15 (чтение-запись ПО/калибровок)
WISE15С (чтение-запись ПО/калибровок/конфигурации)
Модуль производит подсчет контрольной суммы области калибровок.

Программирование ЭБУ SID605/WISE15
Обратите внимание:
Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
Операции с ЭБУ могут быть произведены без снятия с автомобиля, подключением к диагностической колодке.
В некоторых случаях может возникнуть необходимость подключения к CAN-шине на контактах 1/9 колодки OBDII. Для этого произведите соединение контактов 6/14 адаптера J2534 с контактами 1/9 колодки OBDII. При этом контакты 4/5/16 адаптера J2534 должны быть подключены на соответствующие контакты колодки OBDII.
для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом питание ЭБУ необходимо подать напрямую, минуя адаптер Загрузчика.
При записи ЭБУ WISE15C запись области конфигурации будет определяться выбором в соответствующем окне. Рекомендуется записывать конфигурацию совместно с калибровками. Если этого не было сделано, можно воспользоваться отдельной функцией записи конфигурации.
Запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО может привести к повреждению ЭБУ.

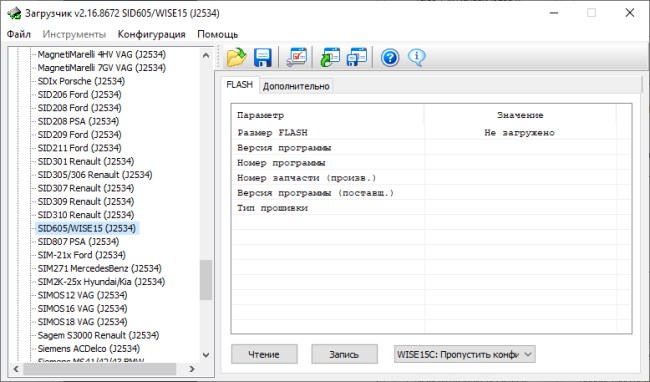

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

чтение Flash из контроллера во внутренний буфер программы
запись Flash из внутреннего буфера программы в контроллер
Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

Скорость обмена – выбор протокола и скорости обмена с ЭБУ. В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Запись конфигурации – выполняет запись зоны конфигурации ЭБУ WISE15C.

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

ВАЖНО: При записи ЭБУ WISE15C запись области конфигурации будет определяться выбором в соответствующем окне. Рекомендуется записывать конфигурацию совместно с калибровками. Если этого не было сделано, можно воспользоваться отдельной функцией записи конфигурации.

Подключение ЭБУ на столе
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.

Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения:

SID605/WISE15/WISE15C

чёрный разъём, при использовании шины CAN1 линии H/L соединить между собой резистором 120 Ом, шины не объединять

4: Масса
1: Неотключаемое напряжение (К30)
59: Отключаемое напряжение (К15)
42: CAN0 – H
43: CAN0 – L
45: CAN1 – H
46: CAN1 – L
