Модуль Combiloader Bosch EDC17CV44/54
Модуль позволяет производить чип-тюнинг (чтение – запись FLASH) ЭБУ Bosch EDC17CV44/54 двигателей ММЗ/МТЗ/ЯМЗ/FAW/SHAANXI/BAW/KINGKAN, устанавливаемые на грузовых автомобилях. Программирование производится без снятия автомобиля, подключением к диагностическому разъёму.
Обмен данными производится через адаптер J2534.
Модуль Combiloader Bosch EDC17CV44/54
Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch EDC17CV44 и EDC17CV54 двигателей ММЗ/МТЗ/ЯМЗ/FAW/SHAANXI, устанавливаемые на грузовых автомобилях, через диагностический разъём.
Программирование ЭБУ Bosch EDC17CV44, EDC17CV54
Обратите внимание:
- программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке.
- для работы с ЭБУ, снятого с автомобиля,произведите соединения с в соответствии с типом ЭБУ.
- обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
- образ FLASH, считанный данным модулем, может быть использован для восстановления модулем «BSL режим TC17xx (J2534)».
- запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем «BSL режим TC17xx (J2534)».
- для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить».
- для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить».

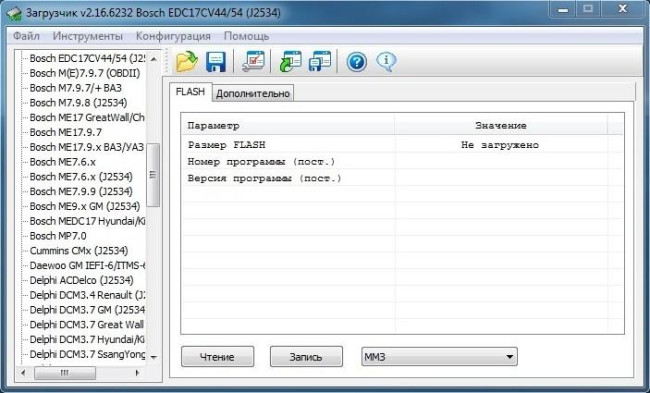

Окно программы содержит следующие вкладки:
Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
чтение Flash из контроллера во внутренний буфер программы | |
запись Flash из внутреннего буфера программы в контроллер |
Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
· | Скорость обмена – выбор протокола и скорости обмена с ЭБУ. В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости. |
Дополнительные функции:
· | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе: «Записать только калибровки»? При ответе «Нет» файл будет записан полностью.
Подключение ЭБУ на столе.
Bosch EDC17CV44/54 (Разъемы: малый «A», большой«K»)
используемые контакты CAN соединить между собой резистором 120 Ом.
K1: +12 неотключаемое (K30)
K88: +12 отключаемое (K15)
K2: Масса
K76: CAN‑L
K54: CAN‑H
K59: K‑Line (J2534)
