Модуль Combiloader VAG Simos12/18 [085]

Модуль Combiloader Simos12 VAG (J2534)

Предназначен для чтения-записи ЭБУ SIMOS12.1/12.2 и SIMOS18.1/18.2.

Работа с ЭБУ SIMOS12.1/12.2 производится на столе без вскрытия ЭБУ. Работа с ЭБУ SIMOS18.1/18.2 производится на столе со вскрытием ЭБУ.

Для работы модулей необходимо подключение к ЭБУ с использованием адаптера J2534 DiaLink. Модули производят автоматический пересчёт КС записываемых калибровок.

Модуль позволяет осуществлять полное считывание и запись содержимого ЭБУ за исключением OTP-области.

Модуль Combiloader Simos12 VAG (J2534)

Модуль предназначен для чтения-записи ЭБУ SIMOS12.1/12.2, устанавливаемых на автомобилях концерна VAG.

Модуль предлагается в комплекте с SIMOS18 VAG

Программирование ЭБУ Simos12 VAG

Важная информация:

• Работа с ЭБУ Simos12 производится на столе, без вскрытия.
• Работа c модулем возможна только при использовании адаптера J2534 DiaLink.
• Для работы модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания и программирования ЭБУ.
• для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.

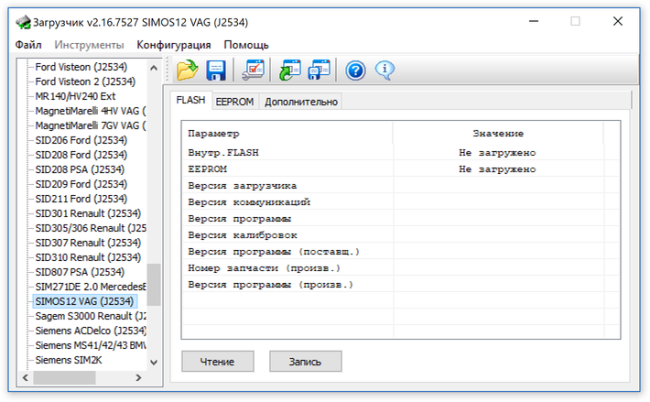

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM

Вкладка содержит окно просмотра информации о буфере программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора дополнительных опций работы программы:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Работа с ЭБУ:

Модуль позволяет работать с ЭБУ без необходимости вскрытия. FLASH-память ЭБУ Simos12 разделена на 3 составные части: Boot-блок, калибровки и программа управления.

При записи FLASH будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

При положительном ответе (Да) будет произведена запись только калибровок.

При отрицательном ответе (Нет) будет произведена запись области калибровок и ПО. При положительном ответе (Да) будет произведена запись полного образа FLASH ЭБУ, включая Boot-блок, за исключением OTP-области ЭБУ.

Подключение Simos12 на столе.

91-контактный разъём.

1, 2, 4: Масса
50: Неотключаемое напряжение (К30)
86: Отключаемое напряжение (К15)
79: CAN‑H
80: CAN‑L
71: Dialink, контакт 15
66: Dialink, контакт 7

Модуль Combiloader Simos18 VAG (J2534)

Модуль предназначен для чтения-записи ЭБУ SIMOS18.1/18.2, устанавливаемых на автомобилях концерна VAG.

Модуль предлагается в комплекте с SIMOS12 VAG

Программирование ЭБУ Simos18 VAG

Важная информация:

• Для работы модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.
• Работа c модулем возможна только при использовании адаптера J2534 DiaLink. Обмен с ЭБУ происходит через интерфейс J2534,а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания и программирования ЭБУ.
• Работа с ЭБУ Simos18 производится на столе, необходимо вскрытие блока, произведите соединения в соответствии с типом ЭБУ.
• для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM

Вкладка содержит окно просмотра информации о буфере программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора дополнительных опций работы программы:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Особенности работы с ЭБУ Simos18:

FLASH-память ЭБУ Simos18 разделена на 3 составные части: Boot-блок, калибровки и программа управления.

При записи FLASH будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

При положительном ответе (Да) будет произведена запись только калибровок.

При отрицательном ответе (Нет) будет произведена запись области калибровок и ПО. При положительном ответе (Да) будет произведена запись полного образа FLASH ЭБУ, включая Boot-блок, за исключением OTP-области ЭБУ.

Подключение Simos18 на столе.

Второй разъем, 91-контактный разъём.

1: Масса
50: Неотключаемое напряжение (К30)
86: Отключаемое напряжение (К15)
79: CAN‑H
80: CAN‑L
71: Dialink, контакт 15
66: Dialink, контакт 7

Для работы с ЭБУ необходимо произвести следующие соединения с двух сторон печатной платы:

• контакты, отмеченные красным, соединить между собой резистором 0.51..1.0 кОм
• контакты, отмеченные синим, соединить между собой перемычками.
• контакт, отмеченный зелёным, соединить на зелёный провод универсального кабеля Загрузчика через резистор 0.51..1.0 кОм, необходимо соблюдать особую осторожность, т.к. неверные действия с программой могут повлечь выход ЭБУ из строя.
