Универсальный кабель для Combiloader + Scanmatik v2

No sku
In stock
4,000

Description

Кабель универсальный для ПАК Загрузчик (Combiloader)

Описание:

Комплект универсальной платы с кабелем предназначен для подключения ПАК Загрузчика (Combiloader) к различным ЭБУ "на столе" без использования специализированных колодок.
На плате установлен разъем с обозначением Combiloader, к которому подключается адаптер Combiloader. К разъему ECU подключаются:
универсальный кабель с игольчатыми контактами (поставляется в комплекте);
кабели со специализированными колодками для быстрого подключения к блокам управления: кабель для программирования блоков EDC7UC31 двигателей КАМАЗ/ММЗ/МТЗ/ЯМЗ/BAW/Dayun/DongFeng/FAW/Iveco/New Holland/Shaanxi/Yutong;
кабель для программирования блоков EDC7C32, EDC7С3 от грузовиков MAN;
Кабель для программирования блоков EDC17CV41;
Кабель для программирования блоков EDC17CV42.
Кабель для программирования блоков Continental SIM2K-250/251/260/261
Список специализированных кабелей расширяется, так же кабели могут быть изготовлены по заказу покупателя.

Универсальная плата выпускается в двух вариантах:
Вариант №1 (v3,4): С разъемом OBD2 для работы с адаптером DiaLink.

На плате установлен разъем OBD2 для подключения адаптера DiaLink, а также выключатель питания адаптера DiaLink (необходимость подачи или отключения питания уточняйте в Документации программатора Combiloader). О подаче питания на адаптер DiaLink сигнализирует красный светодиод “+12V OBD”.
Так же на плате установлен переключатель для подключениятерминального резистора 120 Ом на линии CAN, с светодиодами сигнализирующими положение “ON 120 Ohm” – резистор подключен, “OFF 120 Ohm”- резистор отключен.
На плате установлен дополнительный переключатель выбора K-Line с адаптера Combiloader или с OBD2 разъема, со светодиодами, сигнализирующими выбранный адаптер. “K-LINE J2534” - K-Line поступает с адаптера DiaLink, “K-LINE COMBILOADER” - K-Line поступает с адаптера Combiloader.
Переключение необходимо для работы с такими блоками как EDC7UC31, EDC17CV44/54, ME7.4.4 PSA, ME7.4.5 PSA, MSE6.0 соответствующими модулями. Все уточнения по работе смотрите в Документации программатора Combiloader.
Так же на плате установлен разъем подачи общего питания +12В. Размер разъема питания 5.5x2.1мм.

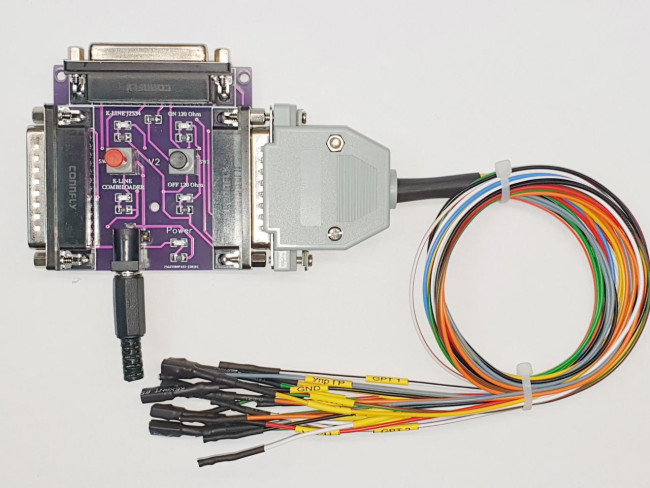

Вариант №2 (v2): С разъемом DB-25F для работы с адаптером Scanmatik. На плате установлен разъем DB25F для подключения адаптера Scanmatik без использования главного кабеля.
Так же на плате установлен переключатель для подключениятерминального резистора 120 Ом на линии CAN, с светодиодами сигнализирующими положение “ON 120 Ohm” – резистор подключен, “OFF 120 Ohm”- резистор отключен.
На плате установлен дополнительный переключатель выбора K-Line с адаптера Combiloader или с OBD2 разъема, со светодиодами, сигнализирующими выбранный адаптер. “K-LINE J2534” - K-Line поступает с адаптера DiaLink, “K-LINE COMBILOADER” - K-Line поступает с адаптера Combiloader.
Переключение необходимо для работы с такими блоками как EDC7UC31, EDC17CV44/54, ME7.4.4 PSA, ME7.4.5 PSA, MSE6.0 соответствующими модулями. Все уточнения по работе смотрите в Документации программатора Combiloader.
Так же на плате установлен разъем подачи общего питания +12В. Размер разъема питания 5.5x2.1мм. При подаче питания на плату зажигается светодиод “Power”.
Для данного варианта в настройках Combiloader необходимо указывать следующие выводы сигналов GPT.
Контакт OBDII SM2/SM2Pro Контакт DB25 SM2/SM2Pro Сигнал
1 23 GPT1
2 4 GPT2

Распиновка универсального кабеля:
Универсальный кабель с игольчатыми контактами изготовлен согласно Документации программатора Combiloader и соответствует ее цветовой маркировке проводов. Для удобства пользователя каждый провод имеет бирку с обозначением.
Красный - ЭБУ: К30/+12В (VECU)
Желтый - ЭБУ: К15/Зажигание (VKEY)
Оранжевый - ЭБУ: К30Р/Питание после гл.реле (K30P)
Серый - ЭБУ: Управление гл.реле (Упр ГР)
Синий - ЭБУ: K-Line (K-line)
Зеленый - ЭБУ: Разрешение программирования (PRG)
Белый/черный - ЭБУ: GPT1 (GPT1)
Белый/красный - ЭБУ: GPT2 (GPT2)
Зеленый/красный - ЭБУ: CAN-L (CAN-L)
Белый - ЭБУ: CAN-H (CAN-H)

Все подключения к ЭБУ должны выполняться при отключенном напряжении питания универсальной платы в строгом соответствии с Документацией программатора Combiloader и только квалифицированным специалистом. Неправильное подключение или ненадежная подача питания может привести к выходу из строя ЭБУ!
