Модуль Combiloader M74 K-Line (X27x5) и M74 CAN (+J2534)

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М74, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader и предназначен для замены имеющихся модулей BSL режим XC27x5 и M74CAN (J2534).

Возможности модуля по работе с ЭБУ определяются наличием соответствующих лицензий:

• ЭБУ с шиной К‑Line поддерживаются при наличии лицензии на модуль BSL режим XC27x5.
• ЭБУ с шиной CAN поддерживаются при наличии лицензии на модуль M74CAN (J2534).

Модуль Combiloader M74 (+J2534)

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М74, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader и предназначен для замены имеющихся модулей BSL режим XC27x5 и M74CAN (J2534).

Возможности модуля по работе с ЭБУ определяются наличием соответствующих лицензий:

• ЭБУ с шиной К‑Line поддерживаются при наличии лицензии на модуль BSL режим XC27x5.
• ЭБУ с шиной CAN поддерживаются при наличии лицензии на модуль M74CAN (J2534).

При подключении к ЭБУ модуль автоматически подбирает поддерживаемые режимы связи с ЭБУ для установки соединения.

Программирование ЭБУ M74 (+J2534)

Важная информация:

• Работа с ЭБУ производится на столе, подключение производится специализированным кабелем M74CAN или универсальным кабелем.
• Кабель должен соответствовать актуальному назначению контактов (3 варианта K‑Line).
• На автомобиле, через диагностическую колодку, M74 и М74_CAN не программируется.
• Начиная с ПО версии xxxxxIxx (например I444CI07) вместо внешней микросхемы EEPROM в ЭБУ используется внутренняя FLASH процессора для хранения данных. При работе с EEPROM ЭБУ всегда выбирайте соответствующее расположение области хранения данных.
• При работе с FLASH контроллера область (0xC0000-0xD0000), отведённая для использования в качестве внутренней EEPROM, не считывается и не записывается независимо от выбора типа EEPROM. Используйте вкладку EEPROM с выбором «Внутр.EEPROM» для получения доступа к данной области. В серийных версиях ПО, предназначенных для ЭБУ с внешней EEPROM, указанная область не используется.
• В случае отсутствия выбора J2534-совместимого адаптера или невозможности работы с ним по каким-либо причинам (например устройство не подключено или уже используется другой программой) модуль не будет выдавать сообщения об ошибке. Продолжение работы будет доступно только в режиме соединения по К‑линии.

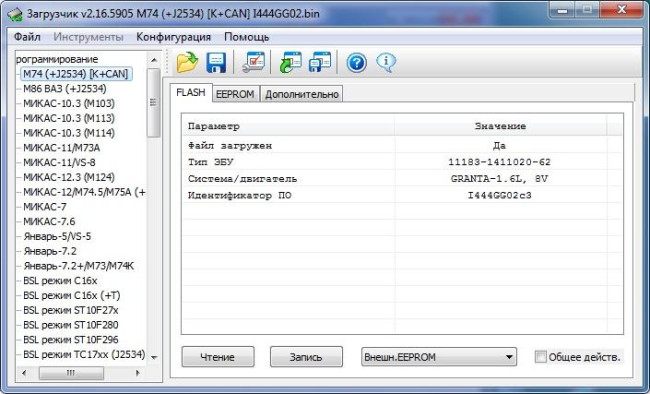

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка EEPROM

Вкладка содержит окно просмотра буфера программы контроллера, выбора типа ЭБУ и кнопок управления:

	чтение Eeprom из контроллера во внутренний буфер программы
	запись Eeprom из внутреннего буфера программы в контроллер

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка Дополнительно

Вкладка содержит окно выбора опций программы.

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Подключение контроллера, снятого с автомобиля, возможно произвести универсальным кабелем Загрузчика.

Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.

Для подключения ЭБУ к программатору используется кабель M74_CAN. При программировании ЭБУ M74_CAN обмен данными идет через адаптер J2534, который должен быть подключен к соответствующей колодке OBD-II на кабеле, при работе с М74 обмен идет по K‑Line, адаптер подключать не нужно.

Схема кабеля для самостоятельного изготовления:
