Комплект модулей Combiloader Renault UDS [050]

Комплект модулей Combiloader Renault UDS J2534

Модули данного комплекта предназначены для чтения и записи калибровок и программы ЭБУ устанавливаемых на автомобилях Renault/Nissan диагностический разъём.

Комплект включает в себя четыре модуля:

• Continental EMS3155 (1.2T)
• Continental SID310 (1.5L и 2.3L)
• Continental SID309 (1.5L)
• Bosch EDC17C84 (1.6L)

Для модулей EMS3155 и SID310, доступно расширение возможностей модуля, включающее полный доступ к FLASH/EEPROM, приобретаемое в виде дополнительной лицензии Renault Extra(общая лицензия для SID301/SID307/EMS3120/3125/3150/3155).

Модуль Combiloader Bosch EDC17C84 (J2435)

Модуль предназначен для чтения/записи калибровок и программы ЭБУ Bosch EDC17C84, устанавливаемых на автомобилях Renault, через диагностический разъём.

Модуль продаётся в комплекте (общая лицензия) с модулями Continental EMS3155, Continental SID310.

Программирование Bosch EDC17C84

Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.

Обратите внимание:

• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• Считанных модулем данных недостаточно для работы модулем «BSL режим TC17xx (J2534)». Считанные данные содержат только область ПО и калибровок
• Запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем «BSL режим TC17xx (J2534)».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
• Запись VIN – позволяет записать VIN автомобиля в случае его отсутствия.
• Запись кодов форсунок – позволяет записать коды форсунок в случае их отсутствия. Текущие коды форсунок отображены в виде идентификаторов, выделенных в красной рамке. C1/C2/C3/C4 для 1‑го, 2‑го, 3‑го и 4‑го цилиндра соответственно.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

при положительном ответе [Да] будет произведена запись только калибровок.

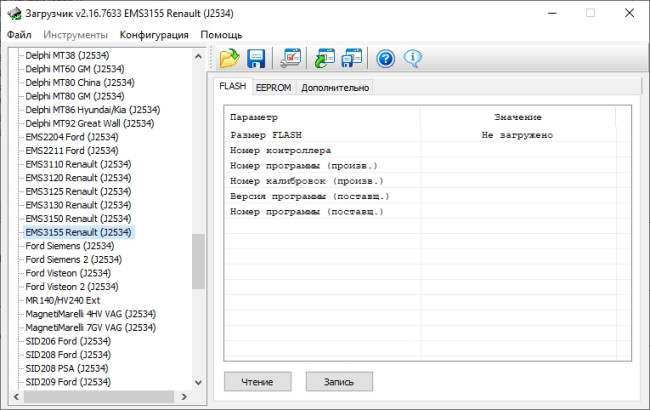

Модуль Combiloader Continental EMS3155

Модуль предназначен для чтения/записи калибровок и программы ЭБУ EMS3155 устанавливаемых на автомобилях Renault/Nissan с двигателями 1.2л через диагностический разъём.

Функции, доступные в расширенной лицензии, отмечены * и производятся на столе со вскрытием ЭБУ.

Модуль предлагается в комплекте Renault UDS, включающий в себя три модуля: Continental EMS3155, Continental SID209, SID310, Bosch EDC17C84.

Программирование Siemens Continental EMS 3155

Важная информация:

• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• Для исключения отключения ЭБУ необходимо на время работы включать аварийную сигнализацию автомобиля.
• для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить» в диалоговом окне сохранения файла.
• ля установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.
• в случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя. Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM*

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

• Чтение ошибок – считывает ошибки из ЭБУ и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Порядок действия при работе с ЭБУ со вскрытием с расширенной лицензией модуля:

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации.
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиши Ctrl при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции клавишу можно отпустить.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

при положительном ответе [Да] будет произведена запись только калибровок.

при отрицательном ответе [Нет] будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область.

Модуль Combiloader Continental SID309

Модуль входит в комплект Renault UDS и предназначен для чтения и записи калибровок и программы ЭБУ Continental SID309 устанавливаемых на автомобилях Renault через диагностический разъём.

Модуль продаётся в комплекте (общая лицензия) с модулями Continental SID310, Continental EMS3155, Bosch EDC17C84.

Функции, доступные в расширенной лицензии, отмечены * и производятся на столе со вскрытием ЭБУ. Расширенная версия является дополнением и не работает без основного модуля.

Программирование Continental SID309 Renault

Обратите внимание:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50 °С
• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• В случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя. Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• Для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.
• Образа FLASH, считанного модулем в диагностическом режиме, недостаточно для внутрисхемной записи. Запись ПО, не соответствующего ЭБУ, может привести к неработоспособности ЭБУ.
• При включении ЭБУ потребляет значительный ток. Рекомендуется использовать устройство поддержки питания (бустер) и работать с ЭБУ при напряжении 14.7..16V или установить разгрузочное реле по линии К30.
• Для работы расширенных функций модуля (отдельная лицензия) требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM*

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• • Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Порядок действия при работе с ЭБУ со вскрытием с расширенной лицензией модуля:

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации.
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиши Ctrl при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции клавишу можно отпустить.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

при положительном ответе [Да] будет произведена запись только калибровок.

при отрицательном ответе [Нет] будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область.

Модуль Combiloader Continental SID310

Модуль предназначен для чтения и записи калибровок и программы ЭБУ Continental SID310 устанавливаемых на автомобилях Renault и Mercedes Benz через диагностический разъём.

Модуль продаётся в комплекте (общая лицензия) с модулями EMS3155, Bosch EDC17C84.

Функции, доступные в расширенной лицензии, отмечены * и производятся на столе со вскрытием ЭБУ. Расширенная версия не работает без основного модуля.

Программирование Continental SID310

Обратите внимание:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50°C
• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• В случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя. Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• Для работы расширенных функций модуля (отдельная лицензия) требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.
• Для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.
• Запись ПО, не соответствующего ЭБУ, может привести к неработоспособности ЭБУ.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM*

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Порядок действия при работе с ЭБУ со вскрытием с расширенной лицензией модуля:

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации.
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиши Ctrl при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции клавишу можно отпустить.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

при положительном ответе [Да] будет произведена запись только калибровок.

при отрицательном ответе [Нет] будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область.
