Программирование Bosch M(E)7.9.7 (OBD)

Модуль предназначен для записи FLASH-памяти ЭБУ Bosch MSE3.0, M7.8, ME7.8.8, M7.9.7, M7.9.7.1(M7.9.7+), ME7.9.7 и ME7.9.7.1 через диагностический разъем OBD‑2.

Модуль заменяет устаревшее дополнение к модулю Bosch M7.9.7/+.

Модуль существует в двух версиях:

• работающий через адаптер Загрузчика, использующий К‑линию для обмена с ЭБУ
• работающий через интерфейс J2534, использующий К‑линию или шину CAN для обмена с ЭБУ. При этом К‑линия должна быть подключена к адаптеру J2534.

В остальном функциональность модулей идентична.

Обратите внимание:

• Запись в ЭБУ (кроме автомобилей ВАЗ) может быть произведена без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD-2, подключаемый к адаптеру CombiLoader v3.
• Для работы с ЭБУ а/м ВАЗ необходимо подключение непосредственно к разъему ЭБУ. При этом нажмите кнопку Shift до нажатия кнопки «Запись» и удерживайте ее до начала установки связи с ЭБУ.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Для чтения FLASH-памяти ЭБУ или работой с EEPROM воспользуйтесь модулем «BSL режим C16x».
• При работе с модулем (J2534) К‑линия должна быть подключена к адаптеру J2534. При этом допускается объединение с К‑линией адаптера Загрузчика.
• Работа с ЭБУ Bosch M78 имеет некоторые особенности. Они описаны ниже.

Окно программы содержит следующие вкладки:

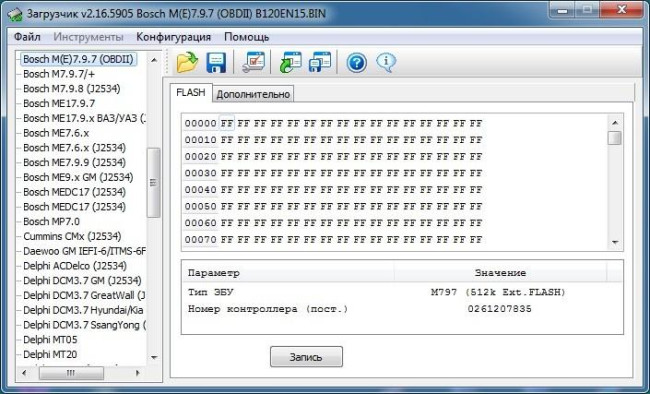

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

запись прошивки из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

Скорость обмена – выбор скорости обмена с ЭБУ.

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Инициализация ЭБУ – выполняет инициализацию ЭБУ после перезаписи.

Получить информацию о защите – (только для ЭБУ Bosch M7.8) считывает из ЭБУ текущее состояние защиты и оставшееся число отключений.

Отключить защиту – (только для ЭБУ Bosch M7.8) отключает защиту процессора.
Изменить флаг автозащиты – (только для ЭБУ Bosch M7.8) изменяет состояние флага автозащиты у загруженной в буфер прошивки перед записью её в ЭБУ.
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Работа с ЭБУ Bosch M7.8 имеет некоторые особенности:

При запуске ЭБУ внутренняя программа анализирует флаг автозащиты и, в случае необходимости, устанавливает защиту на процессор, делая невозможным работу с ЭБУ через BSL-режим.

При перезаписи ЭБУ внутренняя программа отключает защиту (для обеспечения безопасности процесса) и включает её снова в случае, если вновь записанная программа имеет соответствующий флаг.

Таким образом, каждая перезапись ЭБУ расходует одну возможность снятия защиты (у используемого в ЭБУ процессора ST10F275 таких возможностей 16).

Для обеспечения возможности многократной перезаписи ЭБУ достаточно в записываемой прошивке отключить флаг автозащиты, используя соответствующую кнопку на вкладке «Дополнительно». После записи такой прошивки ЭБУ уже не установит защиту и следующая перезапись не будет уменьшать счётчик отключений защиты.

Для отключения активной защиты необходимо воспользоваться соответствующей кнопкой на вкладке «Дополнительно». Крайне желательно делать это на столе, произведя соответствующие подключения. Сразу после отключения защиты необходимо перевести ЭБУ в BSL-режим и производить чтение-запись с помощью модуля BSL режим ST10F27x. При этом целесообразно не только прочитать ЭБУ, но и сразу записать его прошивкой с отключенным флагом автозащиты, чтобы предотвратить последующее включение защиты после включения ЭБУ.

Для ручного изменения состояния флага автозащиты измените в прошивке байт по адресу BFFFDh: 88h – автозащита активна, любое другое значение – автозащита не активна. После изменений в прошивке не забывайте пересчитывать КС.

Подключение ЭБУ на столе

Bosch M(E)7.9.7 (М7.9.7+)

35,80: Масса ЭБУ
13: Отключаемое напряжение
12: Неотключаемое напряжение
71: К‑линия
43: Разрешение программирования (используется только при наличии доп.резистора внутри ЭБУ, внешний резистор не требуется)
63: Питание после главного реле (не исп.)

Bosch ME7.8

3Q Масса
1G,4P Неотключаемое напряжение (K30)
1F Отключаемое напряжение (K15)
1H K‑Line
