Комплект модулей Combiloader Transtron Isuzu [045]

Isuzu 4JJ1, 4JK1, 4HK1, 6HK1

Комплект модулей Transtron Isuzu предназначен для чтения-записи по CAN-шине FLASH-памяти ЭБУ Transtron, устанавливаемых на автомобили Isuzu с двигателями 4JJ1, 4JK1, 4HK1, 6HK1.

В комплект входит модуль Transtron Isuzu 7058 J2534, предназначенный для чтения-записи по К‑линии FLASH-памяти ЭБУ Transtron, основанных на процессоре Renesas SH7058 при наличии в ПО ЭБУ бутлоадера.

Также доступен модуль Transtron Isuzu 705x R/O J2534, предназначенный для чтения по К‑линии FLASH-памяти ЭБУ Transtron, основанных на процессоре Renesas SH7055/7058.

Обновление ПО производится на автомобиле, подключением интерфейса J2534 к диагностической колодке.

Модуль Combiloader Transtron Isuzu (J2534)

Модуль предназначен для чтения FLASH-памяти ЭБУ Transtron, основанных на процессорах Renesas, устанавливаемые, в частности, на автомобили Isuzu с двигателями 4JJ1, 4JK1, 4HK1, 6HK1 через диагностический разъём.

Модуль подаётся комплектом (общая лицензия) Transtron Isuzu, Transtron Isuzu 7055, Transtron Isuzu 7058.

Программирование Transtron Isuzu (J2534)

Обратите внимание:

• Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО
  Работа с ЭБУ производится на автомобиле. Так же возможна работа со снятым с автомобиля ЭБУ.
• Образ FLASH, считанный данным модулем, может быть использован для внутрисхемной записи. При записи производится обновление ПО ЭБУ и калибровок. Другие области не затрагиваются.
• Запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод «считал-изменил-записал».

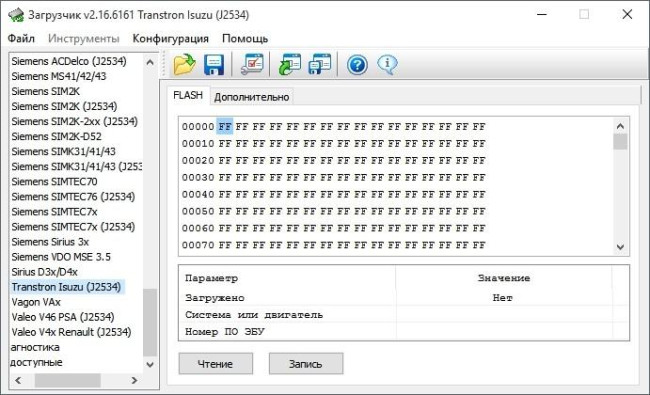

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Модуль Combiloader Transtron Isuzu 705x R/O

Модуль предназначен для чтения (Read Only) FLASH-памяти ЭБУ Transtron, основанных на процессорах Renesas SH7055/7058, устанавливаемые, в частности, на автомобили Isuzu, через диагностический разъём.

Модуль подаётся комплектом (общая лицензия) Transtron Isuzu, Transtron Isuzu 7055, Transtron Isuzu 7058.

Программирование Transtron 7055 Isuzu

Обратите внимание:

• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Образ FLASH, считанный данным модулем, может быть использован для внутрисхемной записи.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

чтение прошивки из контроллера во внутренний буфер программы

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Модуль Combiloader Transtron Isuzu 7058 (J2534)

Модуль предназначен для чтения-записи по K‑линии FLASH-памяти ЭБУ Transtron, основанных на процессорах Renesas SH7058 при наличии в ПО ЭБУ бутлоадера, устанавливаемые, в частности, на автомобили Isuzu, через диагностический разъём.

Модуль подаётся комплектом (общая лицензия) Transtron Isuzu, Transtron Isuzu 7055, Transtron Isuzu 7058.

Программирование Transtron Isuzu 7058 (J2534)

Обратите внимание:

• Программирование ЭБУ может быть произведено без снятия автомобиля, подключением к диагностической колодке. Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО
• Работа с ЭБУ производится на автомобиле. Так же возможна работа со снятым с автомобиля ЭБУ.
• образ FLASH, считанный данным модулем, может быть использован для внутрисхемной записи. При записи производится обновление ПО ЭБУ и калибровок. Другие области не затрагиваются.
• запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод «считал-изменил-записал».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ
• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
