Модуль Combiloader Bosch EDC7UC31 [048]

Модуль Combiloader Bosch EDC7UC31 (J2534)

Модуль предназначен для чтения – записи FLASH-памяти ЭБУ Bosch EDC7UC31.
ЭБУ Bosch EDC7UC31 устанавливаются на грузовые автомобили, оснащенные с двигателями КAMAЗ/ММЗ/МТЗ/ЯМЗ/BAW/Dayun/DongFeng/FAW/Shaanxi.

Программирование осуществляется непосредственно на автомобиле, подключением к диагностической колодке интерфейса J2534.

Модуль Combiloader Bosch EDC7UC31 (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch EDC7UC31 двигателей KAMAЗ/ММЗ/МТЗ/ЯМЗ/BAW/Dayun/DongFeng/FAW/Shaanxi, устанавливаемые на грузовых автомобилях, через диагностический разъём.

Программирование ЭБУ Bosch EDC7UC31 (J2534)

Обратите внимание:

• Программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Некоторые типы ЭБУ при чтении позволяют прочитать только калибровки. Запись таких ЭБУ должна быть произведена либо полным файлом, либо файлом калибровок, созданным на основе считанного. Запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима.
• Считанных данных недостаточно для внутрисхемной записи.
• Если при записи ПО и калибровок на этапе записи ПО происходит сбой, попробуйте воспользоваться альтернативным методом записи ЭБУ. Для этого удерживайте клавишу Alt при нажатии кнопки «Запись» до момента начала соединения с ЭБУ.

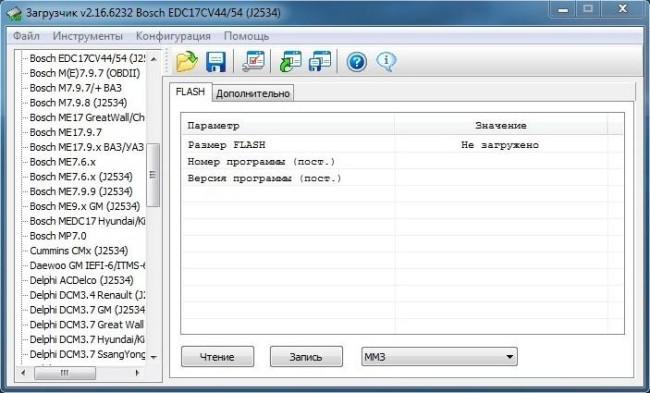

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

• Скорость обмена – выбор протокола и скорости обмена с ЭБУ. В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости

Дополнительные функции:

• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
• Перезапуск ЭБУ – позволяет выполнить сброс ЭБУ.
• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

При ответе «Нет» файл будет записан полностью.

Подключение ЭБУ на столе.

Bosch EDC7UC31 (Разъемы: Большой)

9: +12 неотключаемое (K30)
40: +12 отключаемое (K15)
5: Масса
34: CAN‑L
35: CAN‑H
89: K‑Line (адаптер J2534)
