Модуль Combiloader Delphi ACDelco

Модуль ACDelco предназначен для чтения – записи ЭБУ Delphi ACDelco серий E37, E38, E39, E67, E78, E83, E92, устанавливающиеся на автомобили Buick, Caddilac, GMC, Hummer, Chevrolet, Opel, Saab.

Обновление ПО производится на автомобиле, подключением интерфейса J2534 к диагностической колодке.

Модуль Combiloader Delphi AC Delco

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi ACDelco E37/E38/E39/E39A/E67/E78/E80/E83/E92, устанавливаемые на автомобили Chevrolet/Opel через диагностический разъем.

Список применяемости:

ACDelco E37 (2.4L — LE5/LE9)

• Chevrolet Captiva (C140) 2011+
• Opel Antara 2011+

ACDelco E38 (4.8L — LY2; 5.3L — LY5/LC9/L45; 6.0L — LQ4/L92/L76; 6.2L — L92/L94/L9H)

• Chevrolet Avalanche
• Chevrolet Suburban
• Chevrolet Tahoe
• Caddilac Escalade
• GMC Yukon
• Hummer H2

ACDelco E39/E39A

• Caddilac SRX 2010+ 3.0L (LF1)
• Opel Insignia 2.0L A20NHT (LHU)
• Chevrolet Captiva (C140) 2011+ 3.0L (LF1, LFW)
• Chevrolet Malibu 2012+ 3.0L (LFW)
• Opel Antara 2011+ 3.0L (LF1)
• Opel Antara 2012+ 3.0L (LF1, LFW)
• Opel Astra‑J A16XHT/1.6L SIDI
• Opel Astra‑J OPC A20NHH
• Saab 9 – 5 A20NHT

ACDelco E67

• Caddilac SRX 4.6L (LH2)
• Hummer H3

ACDelco E78

• Opel Adam A12XEL
• Opel Astra‑J A14NET(LUJ)
• Opel Corsa‑D 2012 A12XEL(LDW)/A12XER(LDC)/A14XEL(L2Z)/A14XER(LDD)
• Opel Mokka A14NEL/A14NET/A18XER

ACDelco E80

• Chevrolet Colorado Z71
• Chevrolet Malibu LCV

ACDelco E83

• Buick Excelle GT A16LET
• Chevrolet Aveo‑B 2012 Z16XER(LDE)/A12XER
• Chevrolet Cruze‑A A16XER/A16LER
• Opel Adam A14XEL
• Opel Insignia A16XER(LDE)/A18XER(2H0)
• Opel Astra‑J A14XEL/A14XER(LDD)/A16XER(LDE)/A16LET(LLU)/A18XER
• Opel Corsa‑D 2010 A10XEP(LDB)/A12XEL(LDW)/A12XER(LDC)/A14XEL(L2Z)/A14XER(LDD)
• Opel Meriva‑B A14XER(LDD)/A14NET(LUJ)//A14NEL
• Opel Mokka A18XER

ACDelco E92

• Cadillac ATS 3.6L
• Cadillac Escalade 6.2L

Программирование Delphi AC Delco

ВАЖНАЯ ИНФОРМАЦИЯ:

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Обмен производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Настройка адаптера J2534 производится в меню «Конфигурация»
• При использовании в качестве J2534 адаптера OpenPort 2.0 версия микропрограммы должна быть не ниже 1.10.
• Образа FLASH, считанного данным модулем, недостаточно для записи через интерфейс BDM.
• Запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте только область калибровок по методу «считал-изменил-записал». При обновлении ПО обращайте особое внимание на возможность подобной операции для каждого конкретного ЭБУ. Несоответствие ПО при обновлении может привести к частичной неработоспособности ПО и невозможности его дальнейшей перезаписи.
• Ввиду наличия в ЭБУ второго процессора, не изменяйте ПО ЭБУ, не будучи уверенным в том, что оно совместимо с ПО второго процессора. ПО и калибровки второго процессора (идентификаторы [C9] и [CA]) для работы недоступны.
• Для записи ПО и калибровок второго процессора (идентификаторы [C9] и [CA]) откройте необходимый файл после открытия файла основного процессора и произведите запись. Чтение второго процессора не поддерживается.
• Чтение полной прошивки занимает довольно длительное время (от 1 часа). Обеспечивайте бесперебойное питание систем автомобиля на это время.
• Считывание только калибровок не позволит впоследствии подсчитать КС. При необходимости считать только калибровки необходимо удерживать клавишу Shift при нажатии кнопки «Чтение».
• Для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить».
• Модуль производит пересчёт КС, необходимых для записи калибровок в блок. Подсчёт КС TorqSecurity производится только для ЭБУ E39/E39AE78/E83.

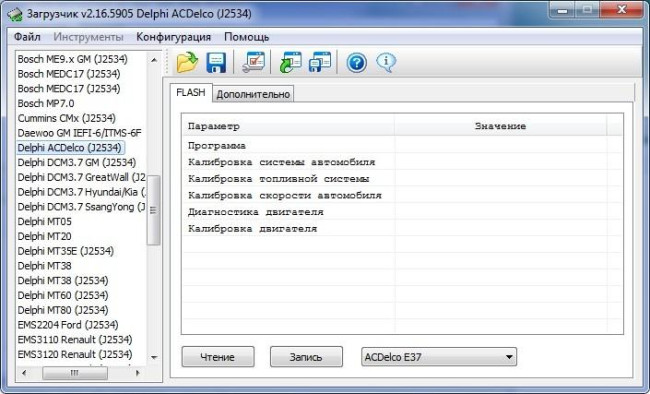

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

При отрицательном ответе [Нет] будет обновлено ПО и калибровки.

Подключение ЭБУ на столе

Delphi ACDelco E37

J1:19 Отключаемое напряжение (K15)
J1:20 Неотключаемое напряжение (K30)
J2:73 Масса
J1:43 CAN‑H
J1:44 CAN‑L

Delphi ACDelco E38

J1:19 Отключаемое напряжение (K15)
J1:20 Неотключаемое напряжение (K30)
J1:73 Масса
J1:28 CAN‑H
J1:27 CAN‑L

Delphi ACDelco E39/E39A

J1:51 Отключаемое напряжение (K15)
J1:52 Неотключаемое напряжение (K30)
J2:73 Масса
J1:39 CAN‑H
J1:40 CAN‑L

Delphi ACDelco E67

J1:19 Отключаемое напряжение (K15)
J1:20 Неотключаемое напряжение (K30)
J2:73 Масса
J1:53 CAN‑H
J1:33 CAN‑L

Delphi ACDelco E78

J1:19 Отключаемое напряжение (K15)
J1:20 Неотключаемое напряжение (K30)
J2:73 Масса
J1:29 CAN‑H
J1:43 CAN‑L

Delphi ACDelco E80

J1:13 Отключаемое напряжение (K15)
J1:15 Неотключаемое напряжение (K30)
J2:73 Масса
J1: 9 CAN‑H
J1:10 CAN‑L

Delphi ACDelco E83

J1:14 Отключаемое напряжение (K15)
J1:12 Неотключаемое напряжение (K30)
J1:16 Управление Главным Реле
J1:3 Питание после ГР (К30Р)
J2:73 Масса
J1:10 CAN‑H
J1:11 CAN‑L

Delphi ACDelco E92

J1:51 Отключаемое напряжение (K15)
J1:52 Неотключаемое напряжение (K30)
J2:73 Масса
J1:39 CAN‑H
J1:40 CAN‑L
