Модуль Combiloader M86/M74M (ВАЗ)

Модуль Combiloader M86 ВАЗ позволяет производить чтение и запись FLASH/EEPROM ЭБУ М86 и М74М с ПО производства ВАЗ, основанных на процессорах Infineon семейства XC27x5, через встроенный BootStrapLoader, а также запись ПО через диагностический разъём.

Функционал модуля НЕ ПЕРЕСЕКАЕТСЯ с модулем Микас-12/M75/M74.5/M75/M86i.

M86 устанавливаются на Лада «Веста», «Largus», «Xray» с двигателями 1.6L.
M74M устанавливаются на Лада «Гранта» 1.6L c 2019 г.

Модуль Combiloader M86 (+J2534)

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М86/M74M c ПО пр-ва ВАЗ, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader.

Функционал модуля НЕ ПЕРЕСЕКАЕТСЯ с модулем Микас-12/M75/M74.5/M75/M86i. Для работы со всей линейкой М86 необходимы оба модуля.

Поддерживается ПО I745xxxx; I755xxxx; I765xxxx (кроме версий I745HA03, I765LGxx для CNG)

Важная информация:

• При работе с FLASH контроллера область (0x40000-0x50000), отведённая для использования в качестве внутренней EEPROM, не считывается и не записывается. Используйте вкладку EEPROM для получения доступа к данной области.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• В случае отсутствия выбора J2534-совместимого адаптера или невозможности работы с ним по каким-либо причинам (например устройство не подключено или уже используется другой программой) модуль не будет выдавать сообщения об ошибке. Продолжение работы будет доступно только в режиме соединения по К‑линии.
• ЭБУ серии I765LG** (Итэлма) не поддерживается данным модулем, для работы с такими блоками используйте соответствующий модуль.

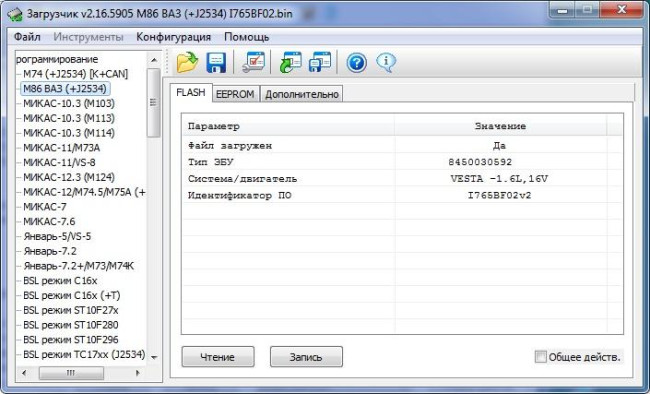

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

чтение прошивки из контроллера во внутренний буфер программы

запись прошивки из внутреннего буфера программы в контроллер

Наличие галочки в поле «Общее действ.» позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка EEPROM

Вкладка содержит окно просмотра буфера программы контроллера, выбора типа ЭБУ и кнопок управления:

чтение содержимого EEPROM из контроллера во внутренний буфер программы

запись содержимого EEPROM из внутреннего буфера программы в контроллер

Наличие галочки в поле «Общее действ.» позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка Дополнительно

На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ по линии К).

Идентификация ЭБУ

При работе с ЭБУ на автомобиле выберите вкладку FLASH и снимите галку «Общее действ.». При нажатии на кнопку «Запись» будет выдан вопрос:

Нажмите «Да» для записи ПО в диагностическом режиме.

После записи выключите зажигание, дождитесь отключения Гл.Реле, включите зажигание и подождите 10 секунд перед запуском.

Если в записываемой прошивку бутлоадер отличается от содержащегося в ЭБУ, может возникнуть «Ошибка ПЗУ». В таком случае рекомендуется записывать ПО без использования диагностического метода записи.

В случае появления ошибок при записи в диагностическом режиме необходимо выключить-включить зажигание и повторить операцию также используя диагностический ражим записи.

Подключение контроллера, снятого с автомобиля, необходимо произвести универсальным кабелем Загрузчика.

Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.

Подключение ЭБУ на столе.

(1) – Левый разъем, (2) Правый разъем

(1) L4 Масса (черный провод универсального кабеля)
(1) L3 Неотключаемое питание (К30) (красный провод универсального кабеля)
(1) A5 Oтключаемое питание (K15) (желтый провод универсального кабеля)
(1) G5 или (1) С2 разрешение программирования (12В) (зеленый провод универсального кабеля).
Объединение G5 и C2 недопустимо, только через переключатель
(2) C4 K‑Line (синий провод универсального кабеля)
(2) D5 или H5 – один из указанных – CAN‑L (J2534)
(2) D4 или H4 – один из указанных – CAN‑H (J2534)

Схема кабеля для самостоятельного изготовления:
