Модуль Combiloader PSA SID208 [051]

Модуль Combiloader SID208 PSA J2534

Модуль SID208 PSA предназначен для чтения и записи калибровок и программы ЭБУ SID208 устанавливаемых на автомобилях Peugeot Boxer/Citroen Jumper.

Программирование производится на автомобиле, подключением интерфейса J2534 к диагностической колодке.

Модуль Combiloader SID208 PSA (J2534)

Модуль предназначен для чтения-записи ПО и/или калибровок ЭБУ Siemens SID208, устанавливаемых на автомобилях Peugeot Boxer/Citroen Jumper. Операции могут производиться как на автомобиле (через диагностический разъем), так и на снятом блоке.

Программирование ЭБУ SID208 PSA (J2534)

Важная информация:

• Работа с ЭБУ производится на автомобиле. Также возможна работа со снятым с автомобиля ЭБУ.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Если работа с ЭБУ на столе без использования расширенных функций завершается с ошибкой, удерживайте клавишу Shift перед началом операции до момента соединения с ЭБУ.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Модуль позволяет считать пароль доступа к процессору, который может быть использован для последующей работы с ЭБУ (разблокировки) модулем «BSL режим TC17xx (J2534)». Файлу пароля присваивается имя в соответствии с серийным номером ЭБУ.
• Если ЭБУ выполняет проверку цифровой подписи, то запись модифицированного ПО в такой блок невозможна. Для отключения проверки цифровой подписи воспользуйтесь модулем «BSL режим TC17xx (J2534)».
• Для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить» в диалоговом окне сохранения файла.
• Для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.

Окно программы содержит следующие вкладки:

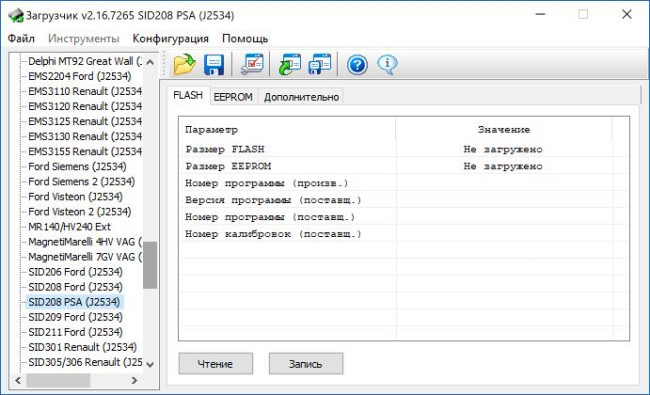

Вкладка FLASH

Вкладка содержит окно информации о загруженной прошивке и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM (расширенные функции)

Вкладка содержит окно информации о буфере программы и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

· Считать пароль ЭБУ – выполняется чтения пароля доступа к процессору ЭБУ.

· Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

· Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Работа с ЭБУ с использованием расширенных функций:

• Модуль содержит расширенные функции по работе с ЭБУ, которые позволяют работать с ЭБУ без необходимости разблокировки или вскрытия, в т.ч. и через диагностический разъём.
• Для работы расширенных функций модуля требуется активное подключение к сети Интернет.
• Для использования расширенных функций при работе с ЭБУ удерживайте клавишу Ctrl во время нажатия кнопок «Чтение»/«Запись»/«Считать пароль ЭБУ» до начала соединения с ЭБУ.
• Если связь с ЭБУ долго не устанавливается, отключите питание ЭБУ, включите заново и повторите операцию.
• В случае возникновения ошибок при использовании расширенных функций не выключайте питание ЭБУ до успешного завершения! Критичной операцией при этом является обновление Boot-блока. При необходимости работы с Boot-блоком подключите ЭБУ на столе, используя отдельное подключение цепей питания, не коммутируемое адаптером Загрузчика.
• В случае, если после работы с расширенными функциями ЭБУ более не выходит на связь, при этом работы с Boot-блоком не производилось, подключите ЭБУ на столе с обязательным коммутированием питания адаптером Загрузчика и повторите попытку работу расширенными функциями, удерживая дополнительно клавишу Alt до начала соединения с ЭБУ.

FLASH-память ЭБУ разделена на 3 составные части: Boot-блок, калибровки и программа управления.

При записи FLASH будет задано несколько вопросов.

В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

1. при положительном ответе будет произведена запись только калибровок.

2. при отрицательном ответе будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая Boot-блок.

Работа с EEPROM производится на вкладке EEPROM и не имеет каких-либо особенностей.
