Модуль Combiloader Renault EMS3130 [036]

Модуль Combiloader EMS3130 J2534

Модуль EMS3130 предназначен для чтения/записи калибровок и программы ЭБУ EMS3130 устанавливаемых на автомобилях Renault Duster, через диагностический разъём.

Дополнительные функции модуля:

• Подсчёт КС области калибровок.
• Позволяет изменить VIN-код в загруженной прошивке.

На данный модуль существует специальная цена 2000 ₽ для владельцев модуля Sirius3x.

Модуль Combiloader Siemens EMS3130

Модуль предназначен для чтения/записи калибровок и программы ЭБУ EMS3130 устанавливаемых на автомобилях Renault Duster 1.6 через диагностический разъём.

Программирование Siemens EMS 3130

Подготовка к программированию:
Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен. Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!
Для автомобилей с картой, для исключения отключения зажигания, произведите следующие действия:

Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.

АКПП: Вставьте карту в слот, переведите селектор в положение «D», и, не нажимая педалей, удерживайте кнопку «Старт» до появления надписи «Выньте карту».

МКПП: Вставьте карту в слот, включите первую передачу, и, не нажимая педалей, удерживайте кнопку «Старт» 10 секунд до появления надписи «Выньте карту».

После операций чтения/записи выключите зажигание и подождите 10 секунд.

• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• Область ПО ЭБУ содержит VIN-код автомобиля. Перед записью ПО при несовпадении VIN-кода прошивки с VIN-кодом автомобиля воспользуйтесь кнопкой «Изменить VIN».
• В случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя. Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.

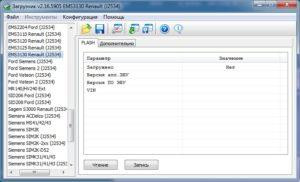

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
• Изменить VIN – позволяет изменить VIN-код в загруженной прошивке.
