Комплект модулей Combiloader Continental EMS3110/3120/3125/3150 [033]

Комплект модулей Combiloader Siemens Continental EMS3110/3120/3125

Комплект модулей предназначен для чтения/записи калибровок и программы ЭБУ EMS3110, EMS3120, EMS3125, EMS3150, устанавливаемых на автомобилях Renault через диагностический разъём. Данные ЭБУ устанавливаются на автомобили Renault Logan 2, Sandero 2, Fluence, Megane 3, Latitude, Duster.

Для модулей EMS3120/EMS3125/EMS3150 доступно расширение возможностей модуля, включающее полный доступ к FLASH/EEPROM, приобретаемое в виде дополнительной лицензии Renault Extra (общая лицензия для SID301/SID307/EMS3120/3125/3150/3155).

Модуль Combiloader Continental EMS3110

Модуль предназначен для чтения/записи калибровок и программы ЭБУ EMS3110 устанавливаемых на автомобилях Renault через диагностический разъём.

Модуль продаётся в комплекте (общая лицензия) с модулями EMS3120, EMS3125, EMS3150.

Программирование Siemens Continental EMS 3110

Подготовка к программированию:
Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен. Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!
Для автомобилей с картой, для исключения отключения зажигания, произведите следующие действия:

АКПП: Вставьте карту в слот, переведите селектор в положение «D», и, не нажимая педалей, удерживайте кнопку «Старт» до появления надписи «Выньте карту».

МКПП: Вставьте карту в слот, включите первую передачу, и, не нажимая педалей, удерживайте кнопку «Старт» 10 секунд до появления надписи «Выньте карту».

После операций чтения/записи выключите зажигание и подождите 10 секунд.

Обратите внимание:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.
• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи. В случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Подключения ЭБУ на столе

Siemens EMS3110 (малый (1), большой(2), большой (3))

1:H1 Масса
1:D1 Неотключаемое напряжение (K30)
2:M3 Отключаемое напряжение (K15)
1:A3 CAN‑L
1:A4 CAN‑H

Модуль Combiloader Siemens EMS3120

Модуль предназначен для чтения/записи калибровок и программы ЭБУ EMS3120 устанавливаемых на автомобилях Lada Lagrus, Renault через диагностический разъём.

Модуль продаётся в комплекте (общая лицензия) с модулями EMS3110, EMS3125, EMS3150.

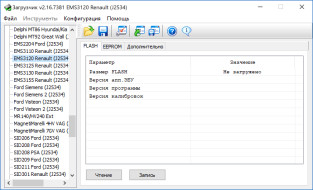

Для EMS3120 доступно приобретаемое отдельно расширение возможностей (расширенная лицензия), позволяющее получить полный доступ к памяти ЭБУ. Комплект расширения Renault Extra [054]

Функции, доступные в расширенной лицензии (приобретается отдельно), отмечены * и производятся на столе со вскрытием ЭБУ.

Основные возможности расширенной версии: клонирование блоков, доступ без ответа иммобилайзера.

Расширенная версия не работает без основного модуля.

Программирование Siemens EMS 3120

Подготовка к программированию:
Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен. Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!
Для автомобилей с картой, для исключения отключения зажигания, произведите следующие действия:

АКПП: Вставьте карту в слот, переведите селектор в положение «D», и, не нажимая педалей, удерживайте кнопку «Старт» до появления надписи «Выньте карту».

МКПП: Вставьте карту в слот, включите первую передачу, и, не нажимая педалей, удерживайте кнопку «Старт» 10 секунд до появления надписи «Выньте карту».

После операций чтения/записи выключите зажигание и подождите 10 секунд.

Важная информация:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.
• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• В случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя. Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• для работы расширенных функций модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM*

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Порядок действия при работе с ЭБУ со вскрытием с расширенной лицензией модуля:

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации (см.Назначение контактов).
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиши Ctrl при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции клавишу можно отпустить.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

при положительном ответе [Да] будет произведена запись только калибровок.

при отрицательном ответе [Нет] будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область.

Подключение EMS3120 Renault на столе.

Колодка 1 (Большой), 2 (Большой), 3 (Малый). Подключения универсальным кабелем к малой (3) колодке.

3: G4 Масса
3: G1 Неотключаемое напряжение +12V (K30).
3: D1 Отключаемое напряжение (К15).
3: A3 CAN‑L
3: A4 CAN‑H

При использовании сигнала разрешения программирования (зеленый провод универсального кабеля) необходимо соблюдать особую осторожность, т.к. неверные действия с программой могут повлечь выход ЭБУ из строя.

Для работы с ЭБУ необходимо произвести следующие соединения:

• замкнуть контакты, отмеченные синим
• контакты, отмеченные красным, соединить отдельными резисторами номиналом 0.51..1.5 кОм на землю ЭБУ (одно из возможных мест подключения отмечено синим)
• контакт, отмеченный жёлтым, соединить резистором номиналом 4.7 – 10кОм с контактом, отмеченным зелёным
• контакт, отмеченный зелёным, соединить на зелёный провод универсального кабеля Загрузчика через резистор 0.51..1.0кОм

Модуль Combiloader Siemens EMS3125

Модуль предназначен для чтения/записи калибровок и программы ЭБУ EMS3125 устанавливаемых на автомобилях Lada Vesta, Lada XRAY, Renault через диагностический разъём.

Модуль продаётся в комплекте (общая лицензия) с модулями EMS3110, EMS3120.

Для данного модуля доступно расширение, открывающее дополнительные возможности. Функции, доступные в расширенной лицензии, отмечены * и производятся на столе со вскрытием ЭБУ.

Основные возможности расширенной версии: клонирование блоков, доступ без ответа иммобилайзера. Расширенная версия не работает без основного модуля.

Расширение возможностей модулей (только для EMS3120 и EMS3125).

Программирование Siemens EMS 3125

Подготовка к программированию:
Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен. Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!
Для автомобилей с картой, для исключения отключения зажигания, произведите следующие действия:

АКПП: Вставьте карту в слот, переведите селектор в положение «D», и, не нажимая педалей, удерживайте кнопку «Старт» до появления надписи «Выньте карту».

МКПП: Вставьте карту в слот, включите первую передачу, и, не нажимая педалей, удерживайте кнопку «Старт» 10 секунд до появления надписи «Выньте карту».

После операций чтения/записи выключите зажигание и подождите 10 секунд.

Обратите внимание:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.
• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Перед началом работы необходимо убедиться в правильности выбора адаптера J2534 в меню «Конфигурация».
• В случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя.
• Образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
• для работы расширенных функций модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM*

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Порядок действия при работе с ЭБУ со вскрытием с расширенной лицензией модуля:

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации (см.Назначение контактов).
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиши Ctrl при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции клавишу можно отпустить.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

при положительном ответе [Да] будет произведена запись только калибровок.

при отрицательном ответе [Нет] будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область.

Модуль Combiloader Continental EMS3150

Модуль предназначен для чтения/записи калибровок и программы ЭБУ EMS3150 устанавливаемых на автомобилях Renault через диагностический разъём.

Модуль продаётся в комплекте (общая лицензия) с модулями EMS3110, EMS3120, EMS3125.

Функции, доступные в расширенной лицензии, отмечены * и производятся на столе со вскрытием ЭБУ.

Основные возможности расширенной версии: клонирование блоков, доступ без ответа иммобилайзера. Расширенная версия не работает без основного модуля.

Программирование Siemens EMS 3150

Подготовка к программированию:
Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен. Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!
Для автомобилей с картой, для исключения отключения зажигания, произведите следующие действия:

АКПП: Вставьте карту в слот, переведите селектор в положение «D», и, не нажимая педалей, удерживайте кнопку «Старт» до появления надписи «Выньте карту».

МКПП: Вставьте карту в слот, включите первую передачу, и, не нажимая педалей, удерживайте кнопку «Старт» 10 секунд до появления надписи «Выньте карту».

После операций чтения/записи выключите зажигание и подождите 10 секунд.

Важная информация:

• Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.
• Программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• В случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя.
• Для работы расширенных функций модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.
• Образа FLASH, считанного модулем в диагностическом режиме, недостаточно для внутрисхемной записи.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM*

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Порядок действия при работе с ЭБУ со вскрытием с расширенной лицензией модуля:

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации (см.Назначение контактов).
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиши Ctrl при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции клавишу можно отпустить.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

при положительном ответе [Да] будет произведена запись только калибровок.

при отрицательном ответе [Нет] будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область.
