Комплект модулей Combiloader Ford Visteon [022]

Ford Focus 2, C-Max, Kuga 1.8...2.0л (2004...2010 г.), Ford Mondeo 4, S-Max, Galaxy 2.0...2.3л (2004..2011 г.в.).

Модули предназначены для чтения – записи FLASH ЭБУ Visteon ESU-131/312/411/412/415/418 устанавливаемых на автомобилях Ford Focus 2, C‑Max, Kuga с двигателями 1.8…2.0л (2004…2010 г.) и Ford Mondeo 4, S‑Max, Galaxy с двигателями 2.0…2.3л (2004..2011 г.в.).

Обмен с ЭБУ происходит на автомобиле, подключением к диагностической колодке, через интерфейс J2534.

Модуль Combiloader Ford Visteon ESU-131/411/418

Модуль предназначен для чтения-записи FLASH ЭБУ Ford Visteon ESU-131/411/418, устанавливаемых на автомобилях Ford Focus 2, C‑Max, Kuga с двигателями 1.8…2.0л (2004..2010 г.в.).

Модуль продаётся в комплекте (общая лицензия) с модулем Visteon ESU-312/412/415

Программирование Ford Visteon ESU-131/411/418

Обратите внимание:

• для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация».
• перед программированием программа проверит соответствие VIN автомобиля с тем, что хранится в текущей прошивке. При несовпадении будет выведено соответствующее предупреждение. Для отключения данной проверки удерживайте клавишу Alt с начала соединения до фактического начала программирования ЭБУ. Программирование ЭБУ программой с несоответствующим VIN может привести к необходимости перепрограммирования ЭБУ с использованием интерфейса BDM.
• для переноса VIN из ЭБУ автомобиля в загруженный файл произведите идентификацию ЭБУ, удерживая клавишу Shift . VIN из автомобиля будет перенесён в прошивку для последующей записи.
• перед перепрограммированием ЭБУ он не должен содержать информации об ошибках. Воспользуйтесь соответствующей функцией для чтения и сброса ошибок. При необходимости устраните имеющиеся неисправности.
• для сохранения считанной из ЭБУ прошивки в открытом виде необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить»
• для установки пароля на доступ к файлу при сохранении необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить».

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

Чтение ошибок – считывает из ЭБУ количество ошибке и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Идентификация файла – отображает идентификацию ЭБУ, сохранённую в файле (только для файлов формата SMS-Soft Container File).

Инициализация – выполняет инициализацию ЭБУ после перезаписи

Подключение ЭБУ на столе

Ford ESU-131 (первый разъём, третий пустой)

23 Масса ЭБУ
34 Питание после ГР
35 Управление ГР
46 Отключаемое напряжение
30 CAN‑L
41 CAN‑H

В ECU Visteon Ford EECVI VIN находится по адресу #100С0h, для Ford EECV адрес #37F80h. VIN можно изменить в любом HEX-редакторе, данная область не участвует в подсчете контрольной суммы и не влияет на неё.

Модуль Combiloader Ford Visteon ESU-312/412/415

Модуль предназначен для чтения-записи FLASH ЭБУ Ford Visteon ESU-312/412/415, устанавливаемых на автомобилях Ford Mondeo 4, S‑Max, Galaxy с двигателями 2.0…2.3л (2004..2011 г.в.).

Программирование Ford Visteon ESU-312, ESU-412, ESU-415

Обратите внимание:

• работа с ЭБУ производится на автомобиле.
• обмен с ЭБУ производится через  интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация»
• для сохранения считанной прошивки в несжатом двоичном формате необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить».
• для установки пароля доступа к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить».

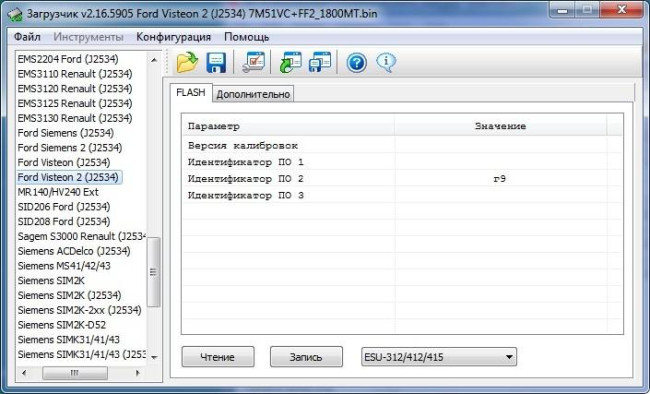

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Чтение ошибок – считывает из ЭБУ количество ошибке и отображает их коды.

• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

• Идентификация файла – отображает информацию ЭБУ, сохраненную в файле (только для файлов, сохраненных в формате *.bcf)

• Инициализация – выполняет инициализацию ЭБУ после перезаписи.

Подключение ЭБУ на столе

Ford ESU-312/411/418 (малый (1), большой (2), малый (3))

M4 Масса ЭБУ
M2 Питание после ГР (K30P)
G2 Отключаемое напряжение (K15)
B4 CAN‑L
A4 CAN‑H
