Модуль Combiloader Cummins CMx [035]

Модуль Combiloader Cummins CMx J2534 предназначен для чтения-записи FLASH-памяти ЭБУ Cummins CM2150/CM2220/CM2880/CM2350/CM2670A/D, устанавливаемые на дизельные автомобили ГАЗ/МАЗ/КAMAЗ/ПАЗ и др.

Модуль Combiloader Cummins CMx

Модуль предназначен для чтения-записи FLASH-памяти Cummims CM2150/CM2220/CM2880/CM2350/CM876, устанавливаемые на автомобили ГАЗ/МАЗ/KAMAЗ через диагностический разъем.

Программирование Cummins CM2150/2220

Обратите внимание:

• Минимально необходимая версия прошивки ключа защиты 01.69
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• При отсутствии связи при подключении на автомобиле может потребоваться подключение резистора 120 Ом между используемыми контактами шины CAN.
• Версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. Выбор и настройка адаптера J2534 производится в меню «Конфигурация». Используемый интерфейс J2534 должен поддерживать работу с напряжением бортсети автомобиля. Превышение допустимого напряжения питания интерфейса может вызвать его повреждение!
• При отсутствии связи при подключении на автомобиле к диагностическому разъёму OBDII используйте подключение к подкапотному 3х-контактному диагностическому разъёму. При этом необходимо подключение резистора 120 Ом между используемыми контактами шины CAN.
• образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи. Так же образ содержит данные, сгенерированные модулем при чтении.
• модуль поддерживает открытие как файлов, созданных модулем, так и файлов в дилерском формате. Однако, перед использованием файлов дилерского формата, они должны быть предварительно распакованы.
• для ЭБУ CM2350 считанных данных недостаточно для записи ЭБУ. Для записи используйте файлы в дилерском формате или содержащие всю необходимую информацию.
• запись ЭБУ CM2350 может быть произведена только оригинальным ПО или в ЭБУ с отключенной проверкой подписи.
• Если в процессе чтения произошла ошибка, для повторения операции может потребоваться выключить и заново включить ЭБУ.
• Запись конфигурации должна производиться первой операцией после включения ЭБУ. Если с ЭБУ уже были произведены какие-либо другие операции, ЭБУ необходимо выключить и включить снова.
• Если в процессе чтения произошла ошибка, для повторения операции может потребоваться выключить и заново включить ЭБУ.

Окно программы содержит следующие вкладки:

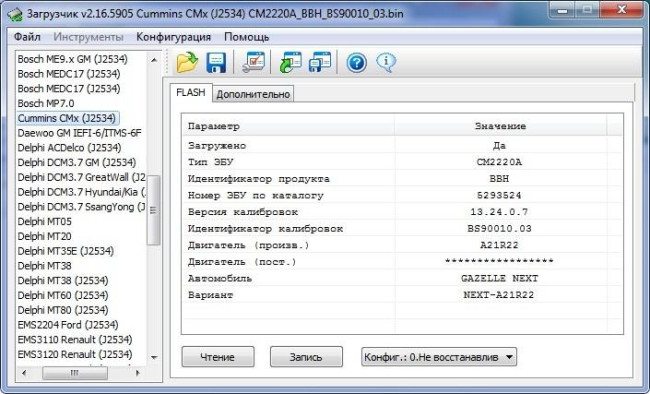

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно:

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

• Чтение конфигурации – выполняет выполнить чтение конфигурации из ЭБУ в папку для конфигураций.
• Запись конфигурации – выполняет выполнить запись конфигурации в ЭБУ из отдельного файла. Содержимое записываемой конфигурации определяется также выбором на вкладке FLASH
• Выбор папки для конфигураций – позволяет указать отдельную папку для сохранения файлов конфигурации ЭБУ.
• Добавить защиту от считывания – модифицирует ПО в буфере программы таким образом, что его считывание становится невозможным, при этом ЭБУ не блокируется, можно записать любое модифицированное или заводское ПО.

Образ FLASH ЭБУ содержит в себе как управляющую программу с калибровками, так и конфигурационные данные ЭБУ (EEPROM).

В процессе чтения ЭБУ считывается образ FLASH, включающий в себя все упомянутые выше области.

Процесс записи состоит из 3х этапов:

1. Считывание текущей конфигурации ЭБУ с сохранением в файл. Файл сохраняется под именем вида ГГММДДЧЧММСС_СерНомЭБУ.CFG в папке, указанной на вкладке Дополнительно.

2. Запись данных из буфера во FLASH ЭБУ.

3. Восстановление конфигурации, считанной в п.1.

Таким образом в ЭБУ оказывается новое ПО и калибровки с конфигурацией текущего ЭБУ.

Если в процессе записи произошёл сбой, необходимо повторить процесс записи, но после него выполнить восстановление конфигурации ЭБУ вручную, нажав кнопку Запись конфигурации и выбрав файл считанный перед записью.

В случае, когда необходимо записать FLASH ЭБУ данными из буфера, но без восстановления конфигурации (например для замены ЭБУ на новый с сохранением данных из считанного автомобиля), нажмите клавишу Alt до нажатия кнопки Запись и удерживайте ее до начала процесса соединения. В таком случае операция записи будет ограничена считыванием текущей конфигурации и записью FLASH.

На вкладке FLASH доступен выбор содержимого конфигурационных данных ЭБУ на 3‑ем этапе записи:

·0.Не восстанавливать – восстановление конфигурационных данных не будет произведено (например при замене ЭБУ на новый с сохранением данных из считанного автомобиля).

·1.Восст.только идент. – будут восстановлены только идентификационные данные (серийные номера и т.п.), включая информацию об иммобилизации и кодировку форсунок.

·2.Восст.идент. и стат. – будут восстановлены идентификационный данные (см. выше) и статистика (пробег, время, топливо, данные маршрутного компьютера и т.п.).

·3.Восстановить всё – будет восстановлены все данные, содержащиеся в файле конфигурации

В процессе чтения идёт считывание всего набора конфигурационных данных ЭБУ независимо от данного выбора.

Для записи предварительно сформированного файла конфигурации воспользуйтесь выбором «3.Восстановить всё». В таком случае фильтрация записываемых данных осуществлена не будет.

Подключение ЭБУ на столе.

Cummins CM2220 (большой(1), большой(2))

при подключении на столе используемые контакты CAN необходимо соединить между собой резистором 120 Ом

(2):2 Масса ЭБУ
(2):1 Неотключаемое напряжение (K30)
(2):41 Отключаемое напряжение (K15)
(2):14 CAN‑H (основной)
(2):15 CAN‑L (основной)
(1):15 CAN‑H (резервный)
(1):16 CAN‑L (резервный

Сummins CM2150 (большой(1), большой(2), малый(3))

при подключении на столе используемые контакты CAN необходимо соединить между собой резистором 120 Ом

(3):1 Масса ЭБУ
(3):4 Неотключаемое напряжение (K30)
(2):45 Отключаемое напряжение (K15)
(2):1 CAN‑H
(2):21 CAN‑L
