Модуль Combiloader Январь 7.2+/М73/M74K
Дополнительный модуль Combiloader Январь 7.2+/М73/M74K предназначен для чтения – записи незащищенных контроллеров ВАЗ Январь 7.2+, М73 и М74К.
Запись производится со снятием контроллера.
Модуль Combiloader Январь 7.2+/М73/М74К
Программирование ЭБУ Январь 7.2+/М73/М74К
Важная информация:
- Программирование ЭБУ должно быть произведено с помощью подключения к разъёму ЭБУ. Программирования без снятия с автомобиля подключением к диагностической колодке может вызвать повреждение предохранителей, исполнительных механизмов или компонентов внутри ЭБУ.
- В случае, если ЭБУ не выходит на связь, необходимо воспользоваться работой через бутлоадер процессора.
- для обновления бутлоадера необходимо нажать клавишу Shift до нажатия на кнопку Запись и удерживать ее до начала процесса «Стирание FLASH». Данный процесс является критическим, т.к. в случае включенной защиты процессора и ошибках записи может потребоваться замена процессора ЭБУ!
- Если при ошибке записи бутлоадера ЭБУ перестал выходить на связь, необходимо перевести ЭБУ в BSL режим путём доработки ЭБУ и повторить операцию.
- при работе в BSL-режиме в первую очередь необходимо удостовериться, что процессор ЭБУ не защищен. Если после считывания FLASH буфер будет заполнен повторяющимися значениями 9B 00 9B 00 9B 00…,дальнейшая работа в BSL-режиме с ЭБУ невозможна. Для чтения – записи таких ЭБУ существует специализированный модуль Микас-11/73A.
- если ЭБУ содержит бутлоадер АВТЭЛ, при работе с контроллером без доработки успешное окончание любой операции отключает бутлоадер. Помните об этом! В случае, когда запись FLASH прошла с ошибкой, последующая успешная операция, например чтение или запись EEPROM, отключит бутлоадер, что приведет к невозможности работы с контроллером без доработки в случае если процессор ЭБУ окажется защищённым.

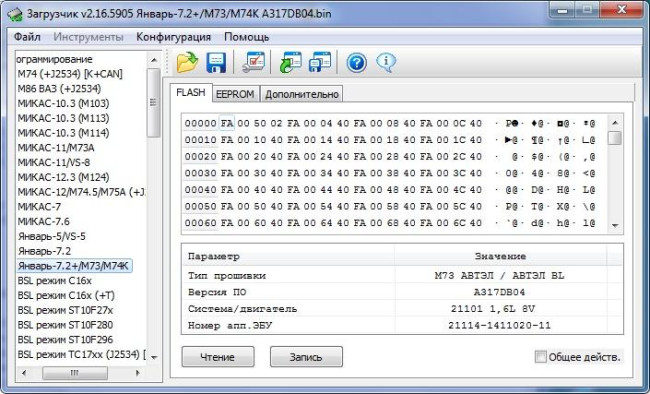

Окно программы содержит следующие вкладки:
Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
чтение Flash из контроллера во внутренний буфер программы | |
запись Flash из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.
Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
чтение Eeprom из контроллера во внутренний буфер программы | |
запись Eeprom из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.
Вкладка Дополнительно
На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ). В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.
Модуль поддерживает работу с несколькими типами ЭБУ и автоматически определяет их. Программа каждого из этих типов ЭБУ состоит из бутлоадера (программа, управляющая запуском основной программы и ее обновлением), основной программы с калибровкам. Работа с разными типами ЭБУ имеет некоторые особенности:
Январь‑7.2+ (идентификатор ПО х2xxxxxx) (бутлоадер ИТЭЛМА)
При записи ЭБУ обновляется только основная часть программы и калибровки. Бутлоадер по умолчанию не обновляется.
В ЭБУ могут быть записаны только прошивки Январь‑7.2+.
М73 ИТЭЛМА, М74К ИТЭЛМА (идентификатор ПО х303xxxx, х327xxxx, х428xxxx, х429xxxx) (бутлоадер ИТЭЛМА)
При записи ЭБУ обновляется только основная часть программы и калибровки. Бутлоадер по умолчанию не обновляется.
В ЭБУ могут быть записаны как прошивки М73/М74К ИТЭЛМА, так и М73 АВТЭЛ. При записи следует учитывать аппаратные особенности ЭБУ разных серий.
М73 АВТЭЛ (идентификатор ПО х308xxxx, х317xxxx, х373xxxx, х3028xxxx) (бутлоадер АВТЭЛ или ИТЭЛМА)
При записи ЭБУ обновляется только основная часть программы и калибровки. Обновление бутлоадера отключено, т.к. в большинстве случаев процессор этих ЭБУ защищен.
В ЭБУ с бутлоадером АВТЭЛ может быть записано только ПО М73 АВТЭЛ.
Подключение ЭБУ на столе.
Январь 7.2+, М73
35, 80 Масса ЭБУ
12 Неотключаемое напряжение
13 Отключаемое напряжение
63 Питание после главного реле
71 К‑линия
43 Разрешение программирования (подача +12V) (в некоторых ЭБУ могут отсутствовать необходимые элементы).
