Модуль Combiloader Микас-11/73А
Дополнительный модуль Combiloader предназначен для чтения – записи FLASH и EEPROM ЭБУ МИКАС-11 и М73 работающих под управлением программ пр-ва АВТЭЛ, бутлоадер которых заблокирован производителем.
Данный модуль не перекрывает функционал модулей М73 и M11/VS8″, не работает с «открытыми блоками».
Модуль Combiloader М11/М73А
Модуль предназначен для чтения – записи ПО «закрытых» от изменения ЭБУ Микас-11 (ГАЗ/УАЗ) и M73 (ВАЗ).
Функционал модуля не пересекается с модулем М11/VS8 (незащищенные ЭБУ).
Программирование ЭБУ Микас-11, М73 (закрытый bootloader)
Важная информация:
- Модуль предназначен для чтения ЭБУ с целью создания резервной копии его содержимого и восстановления содержимого ЭБУ из резервной копии или восстановления (обновления устаревшей версии) оригинального программного обеспечения ЭБУ в том случае, если есть подозрения на наличие в ЭБУ не оригинальной (модифицированной) программы управления, использование которой не сертифицировано производителем ЭБУ.
- Программирование некоторых ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2, подключаемый к адаптеру CombiLoader v3. Однако рекомендуется подключения к разъёму ЭБУ.
- Как до операции чтения-записи, так и после нее, происходит «Установка связи». Это нормальный и необходимый ход процесса. Не прерывайте его. В случае, если процесс установки связи после работы с ЭБУ не будет корректно завершен, ЭБУ не сможет завести двигатель.
- Если после записи в ЭБУ прошивки, бутлоадер которой отличается от исходной, появляется «Ошибка ПЗУ», рекомендуется считать из ЭБУ прошивку (уже с исходным бутлоадером), открыть ее в редакторе CTPro, сохранить (будет пересчитана контрольная сумма) и снова записать в ЭБУ.
- Ввиду того, что процессор ЭБУ закрыт, обновление бутлоадера (части программы, управляющая запуском основной программы и ее обновлением) не поддерживается.

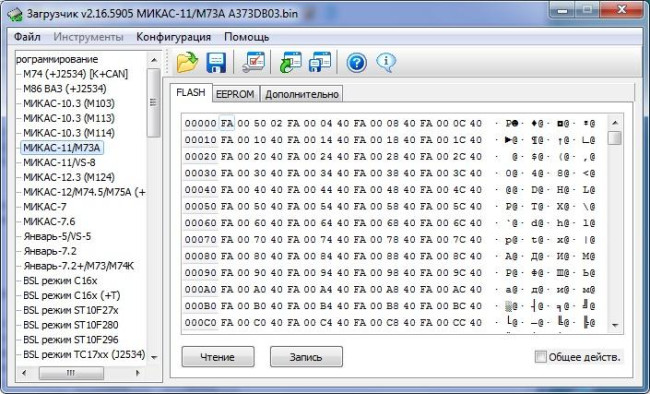

Окно программы содержит следующие вкладки:
Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
чтение прошивки из контроллера во внутренний буфер программы | |
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.
Вкладка EEPROM
Вкладка содержит окно просмотра буфера ЕЕПРОМ контроллера и кнопок управления:
чтение Flash из контроллера во внутренний буфер программы | |
запись Flash из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.
Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Завершение программирования – выполняет функцию принудительного завершения программирования. Необходимо в тех случаях, когда после записи повторное соединение завершилось с ошибкой.
Отключить защиту – позволяет отключить установленную защиту процессора для работы с ЭБУ посредством BSL-режима. Следует помнить, что подобная процедура может быть произведена всего 16 раз.
Включить защиту – позволяет включить защиту процессора.
