Комплект модулей Combiloader SIM2K-25x, SIM2K-26x [080]

Модуль предназначен для чтения-записи ЭБУ Continental SIM2K-250/251/253 Hyundai/KlA

Комплект модулей (общая лицензия): Continental SIM2K-25x (J2534), Continental SIM2K-26x (J2534)

Модули предназначены для чтения-записи ЭБУ Continental SIM2K-250/251/253/260/261, автомобилей Hyundai/KlA.

Программирование производится только со вскрытием ЭБУ.
Модули производят автоматический пересчёт КС записываемых калибровок.
Модули осуществляют полное считывание и запись содержимого ЭБУ.

Модуль Combiloader SIM2K-25x (J2534)

Модуль предназначен для чтения-записи ЭБУ Siemens SIM2K-250, SIM2K-251, SIM2K-253, SIM2K-259, устанавливаемых на автомобилях Hyundai и Кia.

Работа с ЭБУ производится на столе со вскрытием. В диагностическом режиме доступны функции идентификации, чтения-сброса ошибок и записи ПО и(или) калибровок.

Программирование ЭБУ SIM2K-250/251/253

Обратите внимание:

• Для работы модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания и программирования ЭБУ. Выбор и настройка интерфейса J2534 производится во вкладке «Конфигурация».
• Для работы с ЭБУ в диагностическом режиме произведите подключение J2534-совместимого адаптера к диагностической колодке автомобиля.
• Если ЭБУ выполняет проверку цифровой подписи, то запись модифицированного ПО в такой блок в диагностическом режиме невозможна. Для отключения проверки цифровой подписи воспользуйтесь соответствующей функцией.
• При записи модуль производит автоматический пересчёт КС записываемых калибровок при условии наличия в буфере программы полной прошивки.
• для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.
• Для обеспечения возможности полного восстановления ЭБУ выполняйте считывание FLASH и EEPROM, а затем сохранение этих данных в едином контейнере.

Окно программы содержит следующие вкладки:

Вкладка FLASH

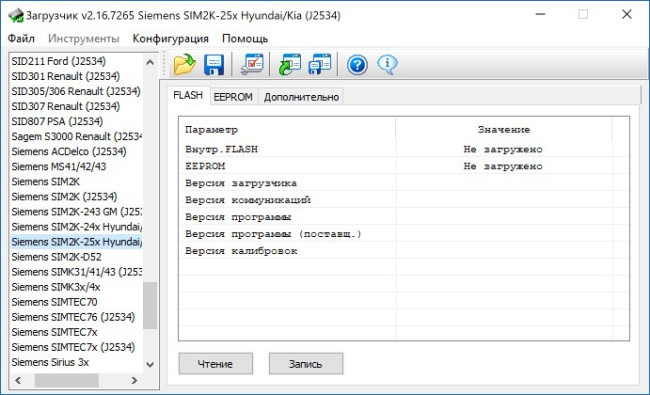

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM

Вкладка содержит окно просмотра информации о буфере программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора дополнительных опций работы программы:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
• Отключить проверку подписи – выполняет отключение проверки подписи в ЭБУ.
• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Порядок действия при работе с ЭБУ со вскрытием:

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия работает.
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации.
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса.
9. Установите ЭБУ на автомобиль.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

При положительном ответе (Да) будет произведена запись только калибровок.

При отрицательном ответе (Нет) будет произведена запись области калибровок и ПО. При положительном ответе (Да) будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область. Если при этом необходимо восстановить ещё и содержимое EEPROM ЭБУ, удерживайте клавишу Shift при положительном ответе.

Если не было выбрано полное восстановление ЭБУ, будет выведен запрос на использование диагностического режима записи:

Модуль Combiloader SIM2K-26x (J2534)

Модуль предназначен для чтения-записи ЭБУ Siemens SIM2K-260, SIM2K-261, устанавливаемых на автомобилях Hyundai и Kia.

Работа с ЭБУ производится на столе со вскрытием. В диагностическом режиме доступны функции идентификации, чтения-сброса ошибок и записи ПО и(или) калибровок.

Модуль продается в комплекте (общая лицензия) с модулем SIM2K-25x.

Программирование ЭБУ SIM2K-250/251/253

Обратите внимание:

• Для работы модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
• Обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания и программирования ЭБУ. Выбор и настройка интерфейса J2534 производится во вкладке «Конфигурация».
• Для работы с ЭБУ в диагностическом режиме произведите подключение J2534-совместимого адаптера к диагностической колодке автомобиля.
• Если ЭБУ выполняет проверку цифровой подписи, то запись модифицированного ПО в такой блок в диагностическом режиме невозможна. Для отключения проверки цифровой подписи воспользуйтесь соответствующей функцией.
• При записи модуль производит автоматический пересчёт КС записываемых калибровок при условии наличия в буфере программы полной прошивки.
• для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.
• Для обеспечения возможности полного восстановления ЭБУ выполняйте считывание FLASH и EEPROM, а затем сохранение этих данных в едином контейнере.

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM

Вкладка содержит окно просмотра информации о буфере программы контроллера и кнопок управления:

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора дополнительных опций работы программы:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
• Отключить проверку подписи – выполняет отключение проверки подписи в ЭБУ.
• Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
• Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Порядок действия при работе с ЭБУ со вскрытием:

1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя.
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации.
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса.
9. Установите ЭБУ на автомобиль.

При записи будет задано несколько вопросов. В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

При положительном ответе (Да) будет произведена запись только калибровок.

При отрицательном ответе (Нет) будет произведена запись области калибровок и ПО. При положительном ответе (Да) будет произведена запись полного образа FLASH ЭБУ, включая загрузочную область. Если при этом необходимо восстановить ещё и содержимое EEPROM ЭБУ, удерживайте клавишу Shift при положительном ответе.

Если не было выбрано полное восстановление ЭБУ, будет выведен запрос на использование диагностического режима записи:
