Модуль Combiloader Siemens SIMK3x/4x

Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens SIMK31, SIMK41, SIMK43, SIM2K-33, SIM2K-34VR через диагностический разъём.

Модуль существует в двух версиях:

• работающий через адаптер Загрузчика, использующий К‑линию для обмена с ЭБУ.
• работающий через интерфейс J2534, использующий К‑линию или шину CAN для обмена с ЭБУ

В остальном функциональность модулей идентична

Модуль Combiloader Siemens EMS SIMK3x/4x

Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens SIMK31, SIMK33, SIMK41, SIMK42, SIMK43 (4 типа), SIM2K-34VR через диагностический разъём.

Модуль существует в двух версиях:

• Работающий через адаптер Загрузчика, использующий К‑линию для обмена с ЭБУ.
• Работающий через интерфейс J2534, использующий К‑линию или шину CAN для обмена с ЭБУ.

В остальном функциональность модулей идентична.

Программирование Siemens EMS SIMK3x/4x

Важная информация:

• Версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
• Программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2 , подключаемый к адаптеру CombiLoader v3.
• Для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. Однако в этом случае запись в ЭБУ может быть заблокирована.
• При чтении ЭБУ, из него принудительно считывается область EEPROM, которая может потребоваться для восстановления ЭБУ. Для сохранения данных EEPROM отдельно от прошивки, в диалоге сохранения файла выберите тип файлов «Файлы EEPROM».
• При открытии файлов, считанных из микросхемы FLASH внешним программатором, модуль автоматически преобразует их к необходимому формату.

Окно программы содержит следующие вкладки: Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка Дополнительно в варианте J2534

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

• Скорость обмена – выбор скорости обмена с ЭБУ.

Дополнительные функции:

• Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Обратите внимание: данных, прочитанных диагностическим методом недостаточно для работы с ЭБУ модулем «BSL режим C16x»/ Используйте следующие действия для получения файла, содержащего полный образ FLASH:

• Выберите модуль «Siemens SIMK31/41/43».
• Откройте считанную прошивку (прошивка должна быть считана полностью, а не только калибровки).
• Обратите внимание, с какого адреса в буфере начинаются калибровки (08000 либо 10000), эта цифра понадобится в дальнейшем.
• Выберите модуль «BSL режим C16x».
• Считайте FLASH ЭБУ. Сохраните в файл.
• Откройте в HEX-редакторе файл, считанный в п.5
• Замените область с адреса 04000 включительно по адрес 08000 исключительно на данные, располагающиеся по тем же адресам в файле, указанном в п.2 (область EEPROM)
• Замените область с адреса начала калибровок (08000 или 10000) до конца файла на данные, располагающиеся по тем же адресам в файле, указанном в п.2 (калибровки и программа).
• Сохраните файл в HEX-редакторе.
• Откройте файл в Загрузчике и модулем «BSL режим C16x» запишите его в ЭБУ.

Расшифровка обозначений прошивок Siemens SIMK43/41/31 автомобилей Hyundai/Kia

Идентификатор программы управления (ПО) состоит из 12 символов, например, CA654012.DAT, хранится в открытом виде в теле прошивки. Найти его проще всего по строке «.DAT», эта часть идентификатора неизменна для всего семейства.

Все прошивки с одинаковым идентификатором ПО, совместимы с точки зрения ПО и отличаются друг от друга только калибровками. В редакторе мы можем увидеть так же всю информацию о версии калибровок (например, E3E7MB0B) так и о версии бутлоадера.

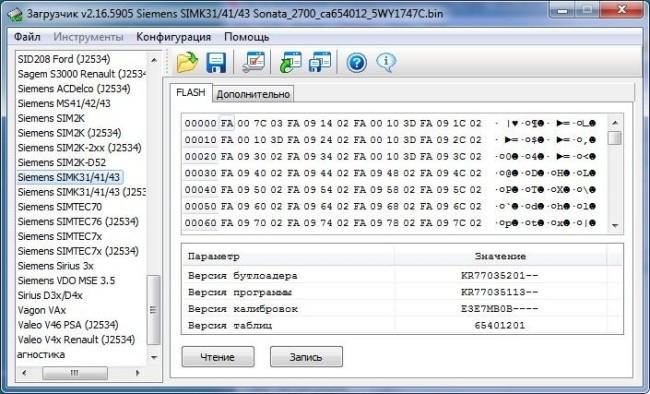

Combiloader так же, при загрузке в буфер программы выдает основную информацию о загруженной прошивке:

Прошивки, считанные диагностическим методом и считанные в режиме BSL значительно различаются. В полной прошивке, считанной с ЭБУ в режиме BSL, содержится «eeprom» c данными иммобилайзера и синхронизации. Область eeprom, не затрагиваемая программатором по диагностике, лежит в диапазоне адресов #04000 по #8000. Если залить по BSL «чужую» прошивку или прошивку, считанную по диагностике – автомобиль не заведется. При перезаписи диагностическим методом, с помощью программатора Combiloader, область eeprom и bootloader не затрагиваются.

Область калибровок в разных прошивках может располагаться в двух местах, в зависимости от исполнения ПО: c адреса #08000 или с #10000 до конца файла. В прошивках SIM2K-47 калибровки располагаются с адреса #12000.

Подключение ЭБУ на столе.

SIMK41/SIMK43 (2 разъема)

3: +12 неотключаемое (K30)
22: +12 отключаемое (K15)
2: Масса
6: CAN‑L
7: CAN‑H
47: K‑Line (программирование)
77: K‑Line (диагностика)

SIMK31(2 разъема)

44,63: +12 неотключаемое (K30)
22: +12 отключаемое (K15)
1,2: Масса
21: Питание после ГР
77: K‑Line
