Модуль Combiloader AECS УАЗ (100)

Модуль предназначен для чтения-записи ПО/калибровок ЭБУ AECS, устанавливаемых на автомобилях УАЗ, через диагностический разъем.

Модуль производит подсчет контрольной суммы области калибровок.

Программирование ЭБУ AECS УАЗ
Обратите внимание:
программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке.
для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.

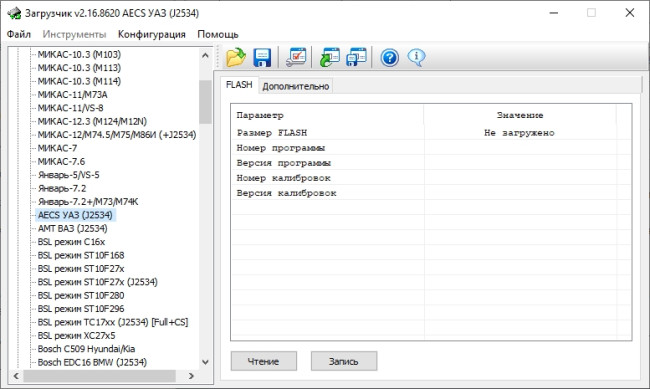

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

чтение Flash из контроллера во внутренний буфер программы
запись Flash из внутреннего буфера программы в контроллер
Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

Скорость обмена – выбор протокола и скорости обмена с ЭБУ. В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.

Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Подключение ЭБУ на столе
AECS UAZ (левый разъем)

25: +12 неотключаемое (K30)
42: +12 отключаемое (K15)
65: Масса
21: CAN‑L
22: CAN‑H
