Модуль Combiloader М12.3 (M124)

Дополнительный модуль Combiloader предназначен для обновления программы контроллера и чтения – записи калибровок ЭБУ МИКАС-12.3 (М124), устанавливаемых на автомобили ГАЗ.

Идентификатор контроллера должен начинаться на «124»

Модуль Combiloader Микас-12.3 (М124)

Программирование ЭБУ Микас-12.3 (М124)

Важная информация:

• Идентификатор контроллера должен начинаться с «M124».
• Программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2, подключаемый к адаптеру CombiLoader v3.

Окно программы содержит следующие вкладки:

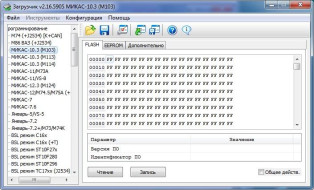

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопку управления:

запись прошивки из внутреннего буфера программы в контроллер

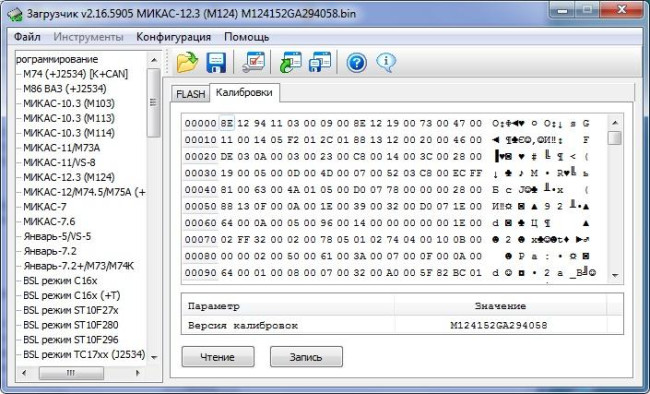

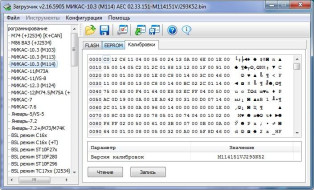

Вкладка Калибровки

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке и кнопок управления:

	чтение калибровок из контроллера во внутренний буфер программы
	запись калибровок из внутреннего буфера программы в контроллер

Важно: в случае, когда был изменен идентификатор контроллера, и Загрузчик выдал сообщение «Несовместимый идентификатор контроллера», но Вы точно уверены в его соответствии используемому модулю, нажмите клавишу Alt до нажатия кнопки Чтение или Запись и удерживайте ее до окончания процесса соединения.

Подключение ЭБУ на столе

Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика или специализированным кабелем M124.

Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения в соответствии с типом ЭБУ.

Микас 12.3 (М124) вар 1, большой разъем

L1 Масса ЭБУ
L3 Неотключаемое напряжение
K4 Отключаемое напряжение
K3 К‑линия

Микас 12.3 (М124) вар 2, серийный, малый разъем

G4 Масса ЭБУ
G2 Неотключаемое напряжение
C4 Отключаемое напряжение
F4 К‑линия
