Модуль Combiloader Bosch ME17.9.7 OBD

Данный модуль предназначен для чтения – записи FLASH – памяти ЭБУ Bosch M(E)17.9.7/71 устанавливаемых на автомобилях ВАЗ и УАЗ через диагностический разъём.

Модуль существует в двух версиях:

• работающий через адаптер Загрузчика, использующий К‑линию для обмена с ЭБУ.
• работающий через интерфейс J2534, использующий К‑линию или шину CAN для обмена с ЭБУ.

В остальном функциональность модулей идентична. Данный модуль не производит подсчёт КС.

Обновленная версия отключает проверку цифровой подписи на Bosch ME17.9.71 при подключении в режиме BSM (только через Dialink).

На данный модуль существует специальная цена для владельцев любой версии модуля Tricore TC17xx.

Модуль Combiloader Bosch M(E)17.9.x ВАЗ/УАЗ

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch M(E)17.9.7/71 устанавливаемых на автомобилях ВАЗ и УАЗ через диагностический разъём.

Модуль существует в двух версиях:

• Работающий через адаптер загрузчика [Kline]
• Работающий через интерфейс J2534 [Kline или CAN]

Обратите внимание:

• Программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2, подключаемый к адаптеру CombiLoader v3 (для версии без префикса J2534) или через адаптер J2534 (для версии с префиксом J2534). Выбор и настройка адаптера J2534 производится в меню «Конфигурация». B случае, когда обмен с ЭБУ происходит через интерфейс J2534, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.

• Для работы с ЭБУ, снятого с автомобиля, произведите соединения в соответствии с типом ЭБУ. При использовании адаптера J2534 сигналы Kline и CAN нужно брать с него.

• Чтение ЭБУ осуществляется по CAN-шине. Для чтения FLASH-памяти ЭБУ, при отсутствии шины CAN в автомобиле, снимите ЭБУ и произведите соединения в соответствии с типом ЭБУ.

• Для работы с EEPROM воспользуйтесь модулем BSL режим TC176x (J2534).

• Запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к неработоспособности ЭБУ и к необходимости восстановления по BSL

• Для работы с ЭБУ на а/м «Приора» необходимо на время программирования снять 20-контактный разъём с ЭБУ электропакета и установить перемычку между 13 и 20 контактами.

• Запись ЭБУ Bosch ME17.9.71 производится по CAN-шине и модулем без J2534 не поддерживается. Диагностика этого блока производится по Kline.

• Запись ЭБУ Bosch ME17.9.71 с измененными прошивками может быть произведена только после предварительного отключения цифровой подписи.

• Для отключения проверки подписи в ЭБУ ME17.9.71 подключите ЭБУ универсальным кабелем по схеме подключения BSM*. В случае сбоя при выполнении операции, ЭБУ можно восстановить, удерживая клавишу Shift при нажатии кнопки «Отключить проверку подписи». При этом в ЭБУ будет записана загрузочная область из текущего загруженного файла.

• После отключения цифровой подписи в блок Bosch ME17.9.71 может быть записано абсолютно любое содержимое, что может привести к неработоспособности ЭБУ с последующим восстановлением по BSL.

• Для сохранения прошивки в несжатом двоичном виде в соответствующей версии модуля необходимо удерживать клавишу Shift при нажатии кнопки «Сохранить» в диалоговом окне сохранения файла.

• Для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки «Сохранить» в диалоговом окне выбора имени файла.

Окно программы содержит следующие вкладки:

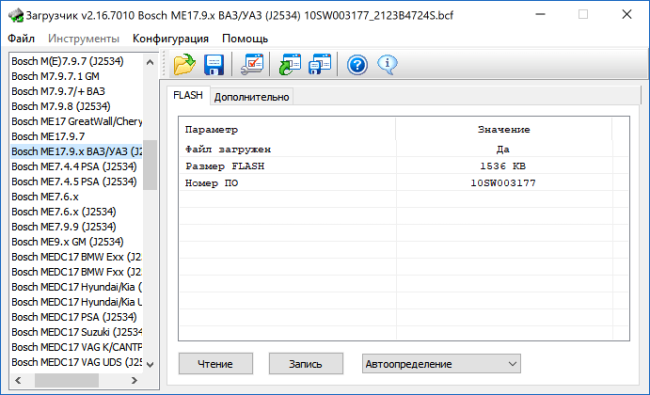

Вкладка FLASH

Вкладка содержит окно информации о буфере программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

Скорость обмена – выбор скорости обмена с ЭБУ.

Дополнительные функции:

Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ

Инициализация ЭБУ – выполняет инициализацию ЭБУ после перезаписи

Отключить проверку подписи – выполняет отключение проверки подписи в ЭБУ ME17.9.71 при подключении ЭБУ в BSM*-режиме. В случае сбоя при выполнении операции ЭБУ можно восстановить удерживая клавишу Shift при нажатии кнопки «Отключить проверку подписи». При этом в ЭБУ будет записана загрузочная область из текущего загруженного файла. Для определения типа адаптера удерживайте клавишу Ctrl при нажатии на кнопку «Отключить проверку подписи».

Для запуска автоматического определения удерживайте клавиши Ctrl+I при нажатии на кнопку «Отключить проверку подписи».

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:

Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.

Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения в соответствии с типом ЭБУ.

Приобрести кабель OBD-II и универсальный кабель можно здесь.

*Начиная с версии 2.16.8033 возможность работы с адаптером Сканматик (Scanmatic).
