Модуль Combiloader М10.3

Модуль Combiloader предназначен для чтения – записи FLASH/EEPROM ЭБУ МИКАС-10.3 (М103), идентификатор контроллера которых начинается с «M103». ЭБУ Микас – 10.3 используется на автомобилях ГАЗель.

Модуль Combiloader Микас 10.3

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ Микас-10.3 (М103).

Программирование ЭБУ Микас 10.3

Важная информация:

• Идентификатор контроллера должен начинаться с «M103»
  Программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2, подключаемый к адаптеру CombiLoader v3.
• Контрольная сумма прошивки пересчитывается Загрузчиком. В случае, когда Загрузчик не смог пересчитать контрольную сумму будет выдано сообщение «Запись прошла успешно. КС не обновлена».
• В случае, когда был изменен идентификатор контроллера, и Загрузчик выдал сообщение «Несовместимый идентификатор контроллера», но Вы точно уверены в его соответствии используемому модулю, нажмите клавишу Alt до нажатия кнопки Чтение или Запись и удерживайте ее до окончания процесса соединения (доступно в модуле версии 1.2 и выше).

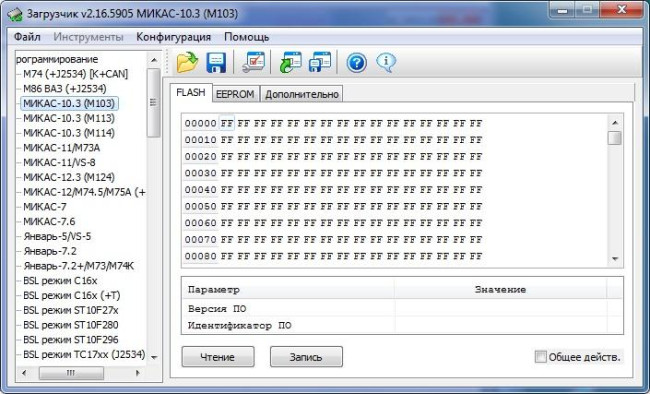

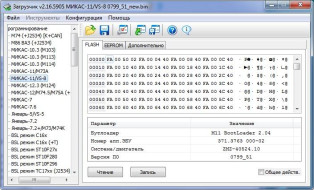

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер
	очистка FLASH-памяти контроллера
	очистка внутреннего буфера программы

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка EEPROM

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение содержимого EEPROM из контроллера во внутренний буфер программы
	запись содержимого EEPROM из внутреннего буфера программы в контроллер
	очистка EEPROM-памяти контроллера
	очистка внутреннего буфера программы

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка Дополнительно

На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ). В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.

Подключение ЭБУ на столе

Микас 10.3 (М103)

35, 80 Масса ЭБУ
12 Неотключаемое напряжение
13 Отключаемое напряжение
71 К‑линия
43 Разрешение программирования (используется только при наличии доп.резистора внутри ЭБУ, внешний резистор не требуется)
63 Питание после главного реле (не исп.)

Сигнал разрешения программирования (зеленый провод универсального кабеля) необходимо подавать через резистор 4.2кОм..6.8кОм.Для разрешения программирования используется 104 контакт процессора.

Программирование Микас 10.3 (113)

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ МИКАС-10.3 (М113).

Модуль продаётся в комплекте с Микас 10.3

Программирование ЭБУ Микас 10.3 (113)

Важная информация:

• Идентификатор контроллера должен начинаться с «M113».
• Программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2, подключаемый к адаптеру CombiLoader v3.
• Контрольная сумма прошивки пересчитывается Загрузчиком. В случае, когда Загрузчик не смог пересчитать контрольную сумму будет выдано сообщение «Запись прошла успешно. КС не обновлена». Просто повторите запись прошивки в контроллер.
• В случае, когда был изменен идентификатор контроллера, и Загрузчик выдал сообщение «Несовместимый идентификатор контроллера», но Вы точно уверены в его соответствии используемому модулю, нажмите клавишу Alt до нажатия кнопки Чтение или Запись и удерживайте ее до окончания процесса соединения (доступно в модуле версии 1.2 и выше).

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Flash из контроллера во внутренний буфер программы
	запись Flash из внутреннего буфера программы в контроллер

Вкладка EEPROM

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение Eeprom из контроллера во внутренний буфер программы
	запись Eeprom из внутреннего буфера программы в контроллер
