Модуль Combiloader M11/VS8

Дополнительный модуль Combiloader M11/VS8 предназначен для чтения – записи прошивки в незащищенных ЭБУ Микас – 11 и VS8. Микас – 11/VS8 устанавливаются серийно на автомобили ГАЗ (ГАЗель).

Функционал модуля НЕ ПЕРЕСЕКАЕТСЯ с модулем M11/73A (защищенные ЭБУ).

Модуль Combiloader Микас-11/VS8

Модуль предназначен для чтения – записи ПО незащищенных контроллеров Микас-11 (Микас-11, Микас-11ЕТ, Микас-11СR) и VS‑8, автомобилей ГАЗ/УАЗ.

Функционал модуля не пересекается с модулем М11/73А (защищенные ЭБУ).

Программирование ЭБУ Микас-11, Микас-11ET, Микас-11CR, VS8

Важная информация:

  • Для программирования ЭБУ типа Микас-11необходима доработка.  Для программирования ЭБУ VS‑8 данная доработка не требуется.
  • Для программирования данного типа ЭБУ без доработки через адаптер CombiLoader v3 необходима версия модуля 1.4 или выше.
  • Программирование ЭБУ без доработки может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель OBD‑2, подключаемый к адаптеру CombiLoader v3.
  • Т.к. разработчики ЭБУ МИКАС-11 исключают изменение ПО ЭБУ (пр-ва после конца 2008 года), не рекомендуется использовать режим программирования без доработки.
  • Перед работой с ЭБУ убедитесь, что он не защищен – произведите доработку и считайте прошивку. В случае получения в буфере программы прошивки, содержащей повторяющиеся данные 9B 00 9B 00 …,  не предпринимайте попыток по его перепрограммированию – это «закрытый» блок и программирование данным модулем может привести к его выходу из строя. Закрытые (защищенные) блоки программируются специализированным модулем Микас-11/73А.

Окно программы содержит следующие вкладки:

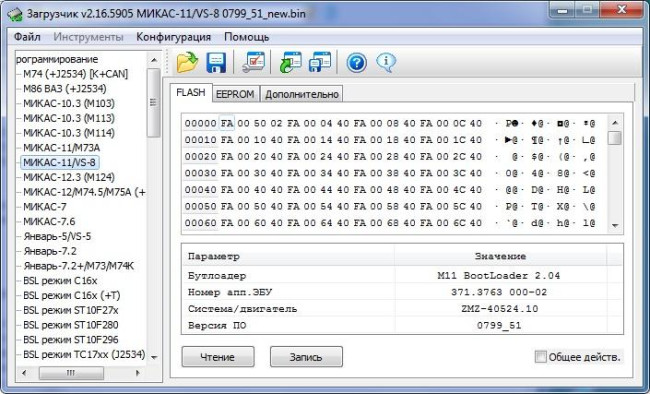

Вкладка FLASH

Модуль Combiloader Микас-11/VS8

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

Модуль Combiloader Микас-11/VS8 чтение прошивки из контроллера во внутренний буфер программы
Модуль Combiloader Микас-11/VS8 запись прошивки из внутреннего буфера программы в контроллер
Модуль Combiloader Микас-11/VS8 очистка FLASH-памяти контроллера
Модуль Combiloader Микас-11/VS8 очистка внутреннего буфера программы

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

кладка EEPROM

Модуль Combiloader Микас-11/VS8

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

Модуль Combiloader Микас-11/VS8 чтение содержимого EEPROM из контроллера во внутренний буфер программы
Модуль Combiloader Микас-11/VS8 запись содержимого EEPROM из внутреннего буфера программы в контроллер
Модуль Combiloader Микас-11/VS8 очистка EEPROM-памяти контроллера
Модуль Combiloader Микас-11/VS8 очистка внутреннего буфера программы

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

Вкладка Дополнительно

Модуль Combiloader Микас-11/VS8

На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ). В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.

Программирование без доработки контроллера.

Для программирования без доработки контроллера необходима версия модуля 1.4 или выше. При этом используются возможности встроенного бутлоадера (небольшой части программы контроллера, позволяющей производить операции перепрограммирования). Возможности различных версий бутлоадера различны.

Для активации режима работы без доработки контроллера необходимо выбрать использование диагностического режима на вкладке Дополнительно.

Если при соединении с ЭБУ Загрузчик выведет сообщение «Возможно старая версия бутлоадера», необходимо воспользоваться записью с доработкой или альтернативным методом записи без доработки (поддерживается только запись FLASH).

Для альтернативного режима записи ЭБУ без доработки со старым бутлоадером, проделайте следующие действия:

  1. Нажмите и удерживайте клавишу Alt.
  2. Нажмите кнопку Запись
  3. После начала процесса стирания клавишу Alt можно отпустить
  4. После успешной записи на вкладке Дополнительно воспользуйтесь кнопкой Отключить бутлоадер.

При работе с контроллером без доработки, в случае когда подключение производится к диагностической линии автомобиля, а не к колодке ЭБУ, возможны ситуации, когда после неудачной записи ЭБУ перестает отвечать на запросы. В таком случае необходимо проделать следующие действия:

  1. Выключить зажигание.
  2. Снять питание с ЭБУ (скинуть клемму аккумулятора или вынуть главное реле).
  3. Возобновить подачу питания на ЭБУ.
  4. Нажать кнопку необходимой операции (Чтение/Запись).
  5. После смены Загрузчиком статуса с «Соединение» на «Включите зажигание» включить зажигание

Важно: при работе с контроллером без доработки успешное окончание любой операции отключает бутлоадер. Помните об этом! В случае, когда запись FLASH прошла с ошибкой, последующая успешная операция, например чтение или запись EEPROM, отключит бутлоадер, что приведет к невозможности работы с контроллером без доработки, т.к. «недописанная» программа во FLASH не сможет включить бутлоадер снова. Возможность работы с контроллером после доработки остается.

Подключение ЭБУ на столе.

Микас 11

35, 80 Масса ЭБУ
12 Неотключаемое напряжение
13 Отключаемое напряжение
63 Питание после главного реле
71 К‑линия
43 Разрешение программирования (подача +12V) (в некоторых ЭБУ могут отсутствовать необходимые элементы).
